Définir la pièce brute

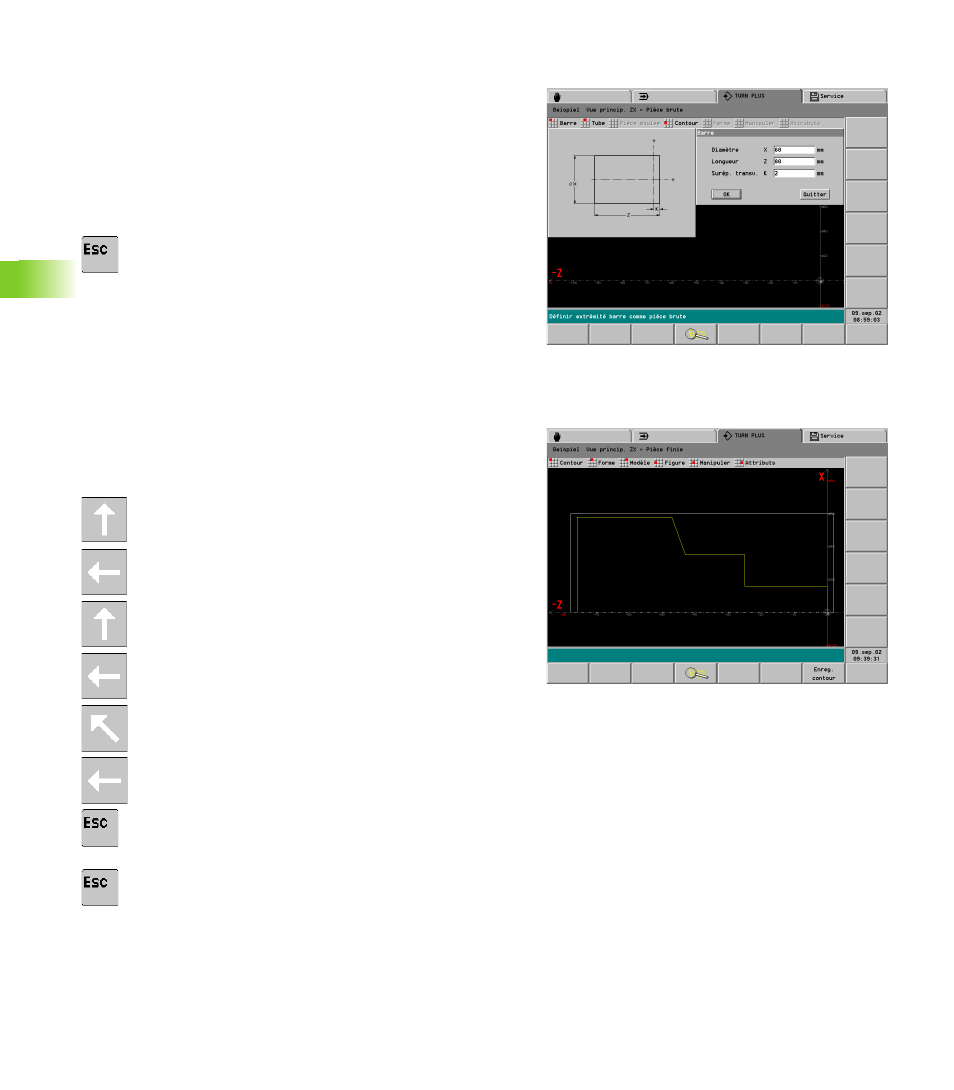

U Sélectionner „Pièce > Pièce brute > Barre“. TURN PLUS ouvre la
boîte de dialogue „Barre“.
U Données d'introduction:
„ Diamètre = 60 mm
„ Longueur = 80 mm
„ Surépaisseur = 2 mm
U TURN PLUS représente la pièce brute.
U Appuyer sur la touche ESC: Retour au menu principal
Définir le contour de base
U Sélectionner „Pièce > Pièce finie (> Contour)“.
U Boîte de dialogue „Point (point initial du contour)“:
„ Introduire X = 0; Z = 0
U Introduire X = 16
U Introduire Z = -25
U Introduire X = 35
U Introduire Z = -43
U Introduire X = 58; W = 70
U Introduire Z = -76
U Appuyer sur la touche ESC: Retour au menu
précédent.
U Appuyer sur la touche ESC. TURN PLUS pose la
question: „Fermer contour?“
U Appuyer sur „Oui“. Le contour de base est ainsi créé.
