CNC PILOT 4290 HEIDENHAIN 569
6.1
8
Remar
ques sur l'usinag
e

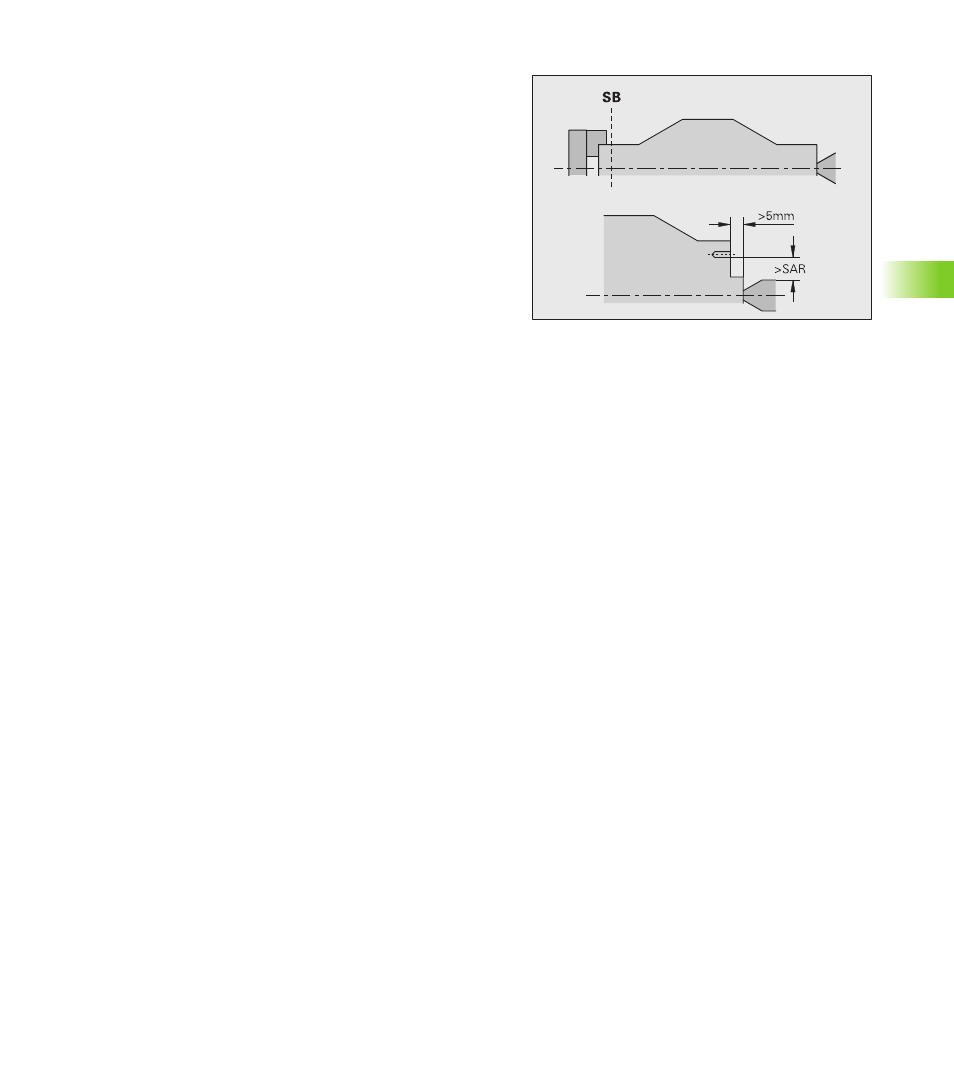

Zones de protection pour le perçage et le fraisage
TURN PLUS usine les contours de perçage et de fraisage sur les
surfaces transversales (face frontale et face arrière) dans les
conditions suivantes:
„ La distance (horizontale) par rapport à la surface transversale doit
être > 5 mm ou
„ La distance entre le moyen de serrage et le contour de perçage/
fraisage doit être > SAR
(SAR: voir paramètre d'usinage 2).
Si l'arbre est serré par des mors côté broche, TURN PLUS tient
compte de la limite d'usinage (SB).
Remarques sur l'usinage
„ Serrage du mandrin côté broche: La pièce brute située dans la
zone de serrage devrait être pré-usinée. Dans le cas contraire, des
stratégies d'usinage cohérentes ne pourraient pas être créées à
cause de la limite d'usinage.
„ Usinage de barres: TURN PLUS ne gère pas le chargeur de barres
et ne permet pas de déplacer les agrégats poupée et lunette.
L'usinage entre pince de serrage et contre-pointe avec poussée de
la pièce n'est pas géré.
„ Usinage transversal
„ Notez que les enregistrements de la „suite chronologique
d'usinage“ sont valables pour toute la pièce, y compris pour
l'usinage transversal des bouts d'arbre.
„ La CAP ne permet pas d'usiner la zone intérieure de la face arrière.
Si l'arbre est serré côté broche au moyen de mors, la face arrière
ne sera pas usinée.
„ Usinage longitudinal: Usinage d'abord de la zone de la face avant,
puis de la zone de la face arrière.
„ Eviter les collisions: Si les opérations d'usinage ne sont pas
exécutées sans collision, vous pouvez:
„ compléter après coup dans le programme DIN PLUS le retrait de
la poupée, le placement de la lunette, etc.
„ éviter les collisions en insérant après coup des limite d'usinage
dans le programme DIN PLUS.
„ juguler l'usinage automatique de la CAP en configurant l'attribut
„ne pas usiner“ ou en indiquant le „lieu d'usinage“ dans la suite
chronologique de l'usinage.
„ définir la pièce brute avec la surépaisseur = 0. Dans ce cas, il n'y
a pas d'usinage sur la face avant (exemple d'arbres mis à longueur
et centrés).
