112

4.1 Pr

ogr

a

mmation DIN

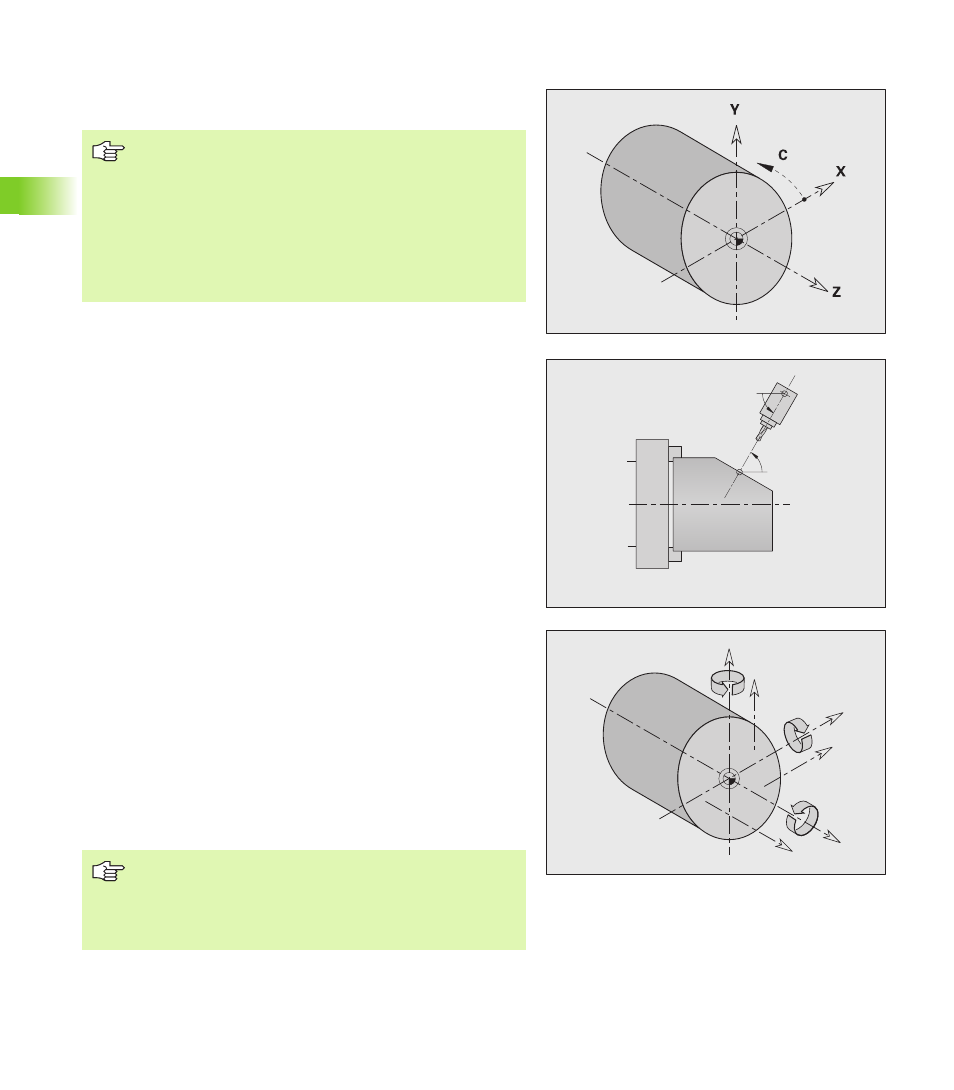

Axes linéaires et rotatifs

Axes principaux: Les indications de coordonnées de l'axe X, Y et Z se
réfèrent au point zéro pièce.

Axe C comme axe principal:

„

Les valeurs angulaires se réfèrent au „point zéro de l'axe C“.

„

Règles en vigueur pour les contours et usinages avec l'axe C:

„

Les valeurs de coordonnées sur la face frontale/arrière sont des
coordonnées cartésiennes (XK, YK) ou polaires (X, C)

„

Les valeurs de coordonnées sur la surface de l'enveloppe sont en
coordonnées polaires (Z, C). Au lieu de „C“, on peut utiliser la cote
dimensionnelle CY
(„développé“ au diamètre de référence).

Axe B – Plan d'usinage incliné: L'axe B permet de réaliser des
opérations de perçage et de fraisage sur des plans obliques dans
l'espace. Pour la programmation, on incline le système de
coordonnées de manière à ce que la définition des modèles de trous
et des contours de fraisage aient lieu dans le plan YZ. L'usinage est
ensuite exécuté dans le plan incliné.

Axes auxiliaires: En plus des axes principaux, la CNC PILOT gère
également

„

U:Axe linéaire dans le sens X

„

V:Axe linéaire dans le sens Y

„

W:Axe linéaire dans le sens Z

„

A:Axe rotatif tournant autour de X

„

B:Axe rotatif tournant autour de Y

„

C:Axe rotatif tournant autour de Z

Dans la section Usinage, les axes auxiliaires ne sont programmés que
dans les fonctions G0..G3, G12, G13, G30, G62 et G701. Une
interpolation circulaire n'est possible que dans les axes principaux. Les
axes circulaires (en tant qu'axes auxiliaires) sont programmés dans la
section Usinage avec G15.

B

B

Z

Y

X

A

B

C

U

V

W

A noter pour les coordonnées X négatives:

„

Non autorisées pour les définitions de contours

„

Non autorisées pour les cycles de tournage

„

Le suivi de contour est désactivé

„

Le sens de rotation pour les arcs de cercle (G2/G3, G12/
G13) doit être adapté manuellement

„

La position pour la compensation du rayon de la dent
(G41/G42) doit être adaptée manuellement

„

L'éditeur DIN ne tient compte que des lettres d'adresse
des axes configurés.

„

Le comportement des axes rotatifs B et C dépend de
la configuration des axes en axes principaux, ou en axes
auxiliaires.
