Exemple G23-Géo
Filetage avec dégagement G24–Géo

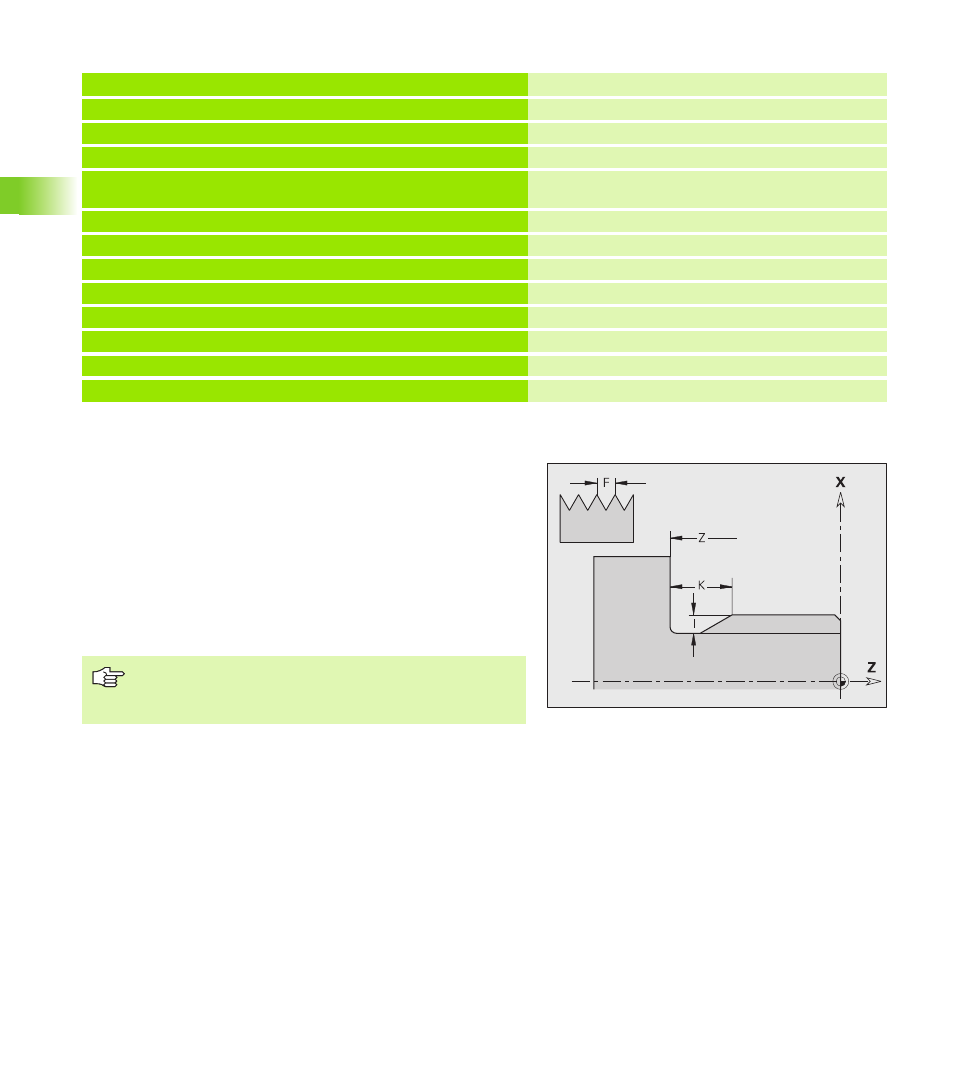

G24 définit un élément de base linéaire avec filetage longitudinal suivi
d'un dégagement (DIN 76). Le filetage est extérieur ou intérieur (filet
à pas fin ISO métrique DIN 13, al. 2, série 1).
. . .
PIECE FINIE
N1 G0 X40 Z0
N2 G1 X80
N3 G23 H0 X60 I-5 K10 A20 B-1 P1 R0.2
Gorge sur face transversale, profondeur en
incrémental
N4 G1 Z-40
N5 G23 H1 Z-15 K12 U70 A60 B1 P-1 R0.2
Gorge longitudinale, largeur en absolu
N6 G1 Z-80 A45
N7 G23 H1 X120 Z-60 I-5 K16 A45 B1 P-2 R0.4
Gorge longitudinale, largeur en incrémental
N8 G1 X40
N9 G1 Z0
N10 G23 H0 Z-38 I-6 K12 A37.5 B-0.5 R0.2
Gorge longitudinale, intérieur
. . .
Paramètres
F
Pas du filet
I
Profondeur du dégagement (cote de rayon)
K
Largeur du dégagement
Z
Point final du dégagement
Ne programmez G24 que si le filet est usiné dans le
sens défini pour le contour.
Le filet est usiné avec G31.
