CNC PILOT 4290 HEIDENHAIN 475
6.1
1
Manipulation des cont
ours

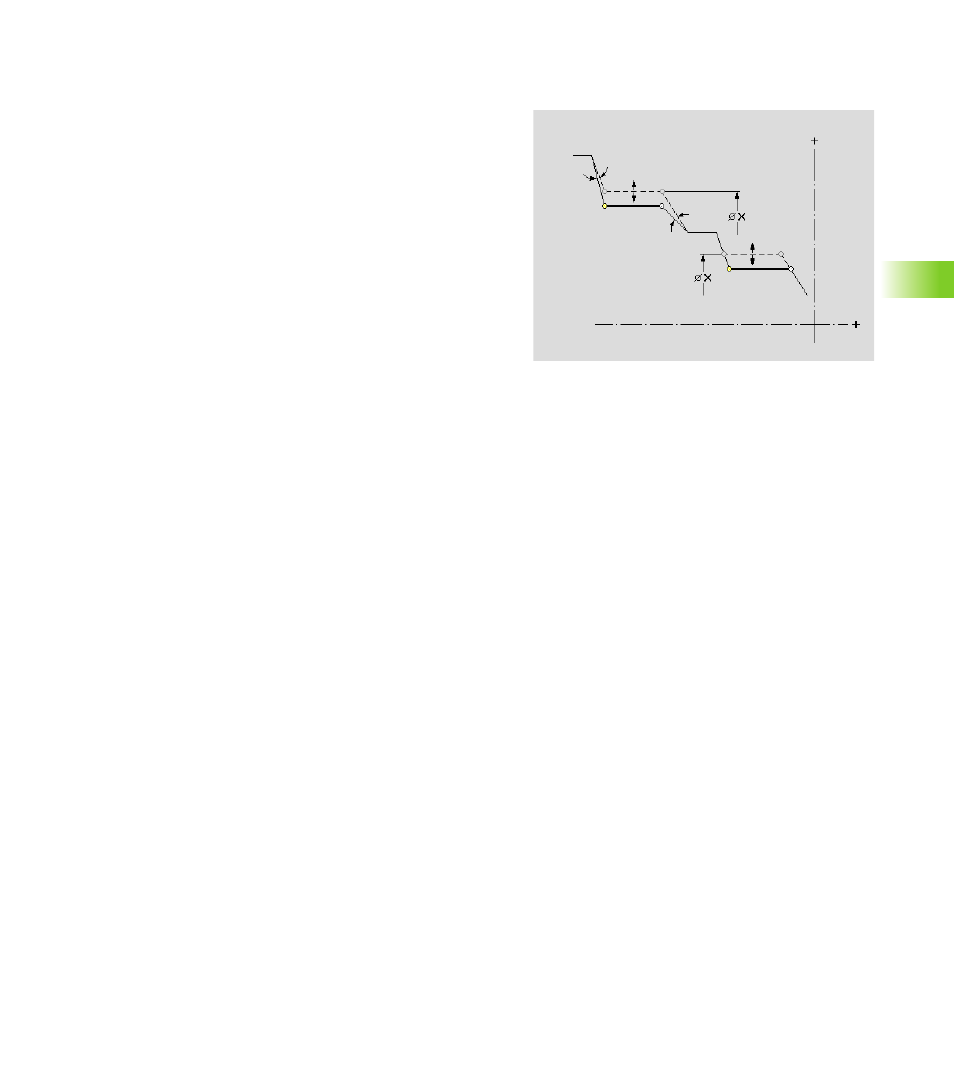

Compenser (modifier) – Diamètre d'un élément
linéaire
Cette fonction vous permet de modifier le diamètre d'un élément
linéaire horizontal. TURN PLUS recalcule l'élément manipulé et adapte
la position de l'élément précédent/suivant.
Modifier le diamètre d'un élément linéaire:
U Sélectionner „Manipuler > Compenser (modifier) > Diamètre“ dans
le menu Pièce finie
U Sélectionner l'élément à modifier. TURN PLUS ouvre la boîte de
dialogue „Modifier diamètre“
U Introduire le nouveau diamètre et configurer les données
d'adaptation par rapport à l'élément de contour précédent/suivant.
TURN PLUS intègre la modification et représente le contour
modifié. Vous pouvez valider la modification (softkey „Valider“) ou
la rejeter (touche ESC).
Transformations – Principes de base
Les fonctions de transformation sont utilisées pour les contours de
tournage et les contours sur la face frontale, la face arrière et la surface
de l'enveloppe.
„ Contour de tournage: Le contour en „position d'origine“ est effacé
et le contour de tournage en entier est „transformé“.
„ Contours sur la face frontale/arrière, la surface de l'enveloppe: Vous
choisissez si le contour doit être effacé à la „position d'origine“ ou
copié et „transformé“.
Paramètres
D Nouveau diamètre
Elément précédent:
„ Avec modification d'angle vers l'élément précédent
„ Sans modification d'angle avec l'élément précédent
Elément suivant:
„ Avec modification d'angle avec l'élément suivant
„ Sans modification d'angle avec l'élément suivant
