4.3 L'éditeur DIN PLUS

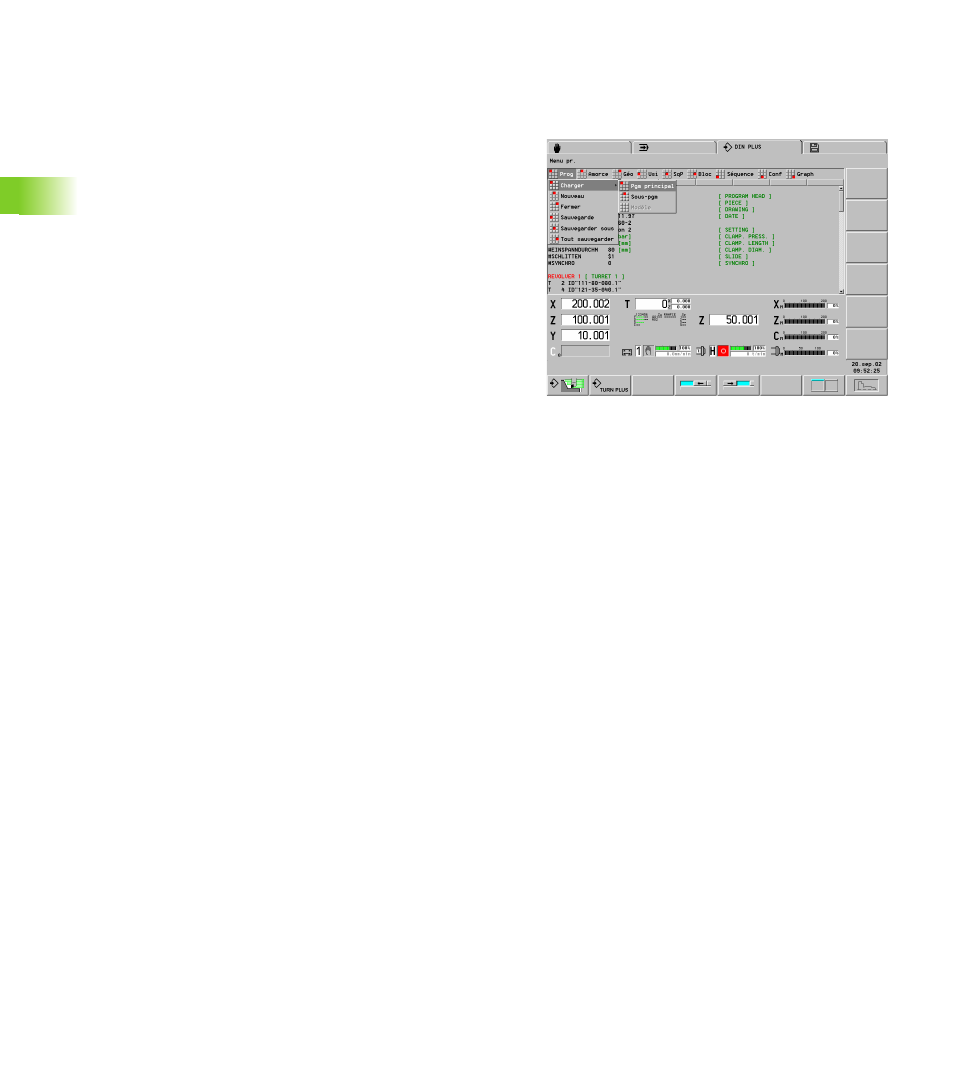

Vue d'ensemble „Menu principal“
Le groupe de menus „Prog“ (gestion des programmes) contient
les fonctions suivantes pour les programmes principaux et sous-
programmes CN:
„ Charger les programmes CN existants
„ Créer de nouveaux programmes CN
„ Enregistrer les programmes CN nouveaux ou modifiés
Le groupe de menus „Amorce“ (amorce de programme CN)
contient les fonctions d'usinage
„ de l'en-tête du programme
„ de la composition de la tourelle
„ du tableau des moyens de serrage
Le menu „Géo(métrie)“ vous fait passer à la programmation du
contour de la pièce brute ou de la pièce finie. Vous sélectionnez une
macro de pièce brute ou bien vous positionnez le curseur dans la
section PIECE BRUTE ou PIECE FINIE et commutez vers le menu
Géométrie.
Le menu „Usinage“ appelle le sous-menu de programmation de
l'usinage de la pièce. Simultanément, la CNC PILOT positionne le
curseur dans la section USINAGE.
Le menu „SqP“ (indicatif de section de programme) appelle une boîte
de dialogue contenant les indicatifs de section. Elle vous permet
d'insérer d'autres indicatifs de section dans votre programme CN.
Le groupe de menus „Bloc“ contient les fonctions d'usinage de
blocs de programmes CN.
Le groupe de menus „Séquence“ contient
„ Fonctions de positionnement du curseur
„ Fonctions de numérotation des séquences CN
„ Fonctions de recherche
„ Appel de l'„édition libre“
Réglages dans le groupe de menus „Conf(iguration)“::
„ Activer/ne pas activer la figure d'aide (écran opérat.)
„ Configuration des fenêtres
„ Taille des caractères
„ Vous gérez en outre les „configurations“
Dans le groupe de menus „Graph(ique)“, vous réglez la „fenêtre
graphique“ et activez/désactivez l'affichage du contour.
