4.16 Décalag
e
s du point zér
o Inversion du contour G121

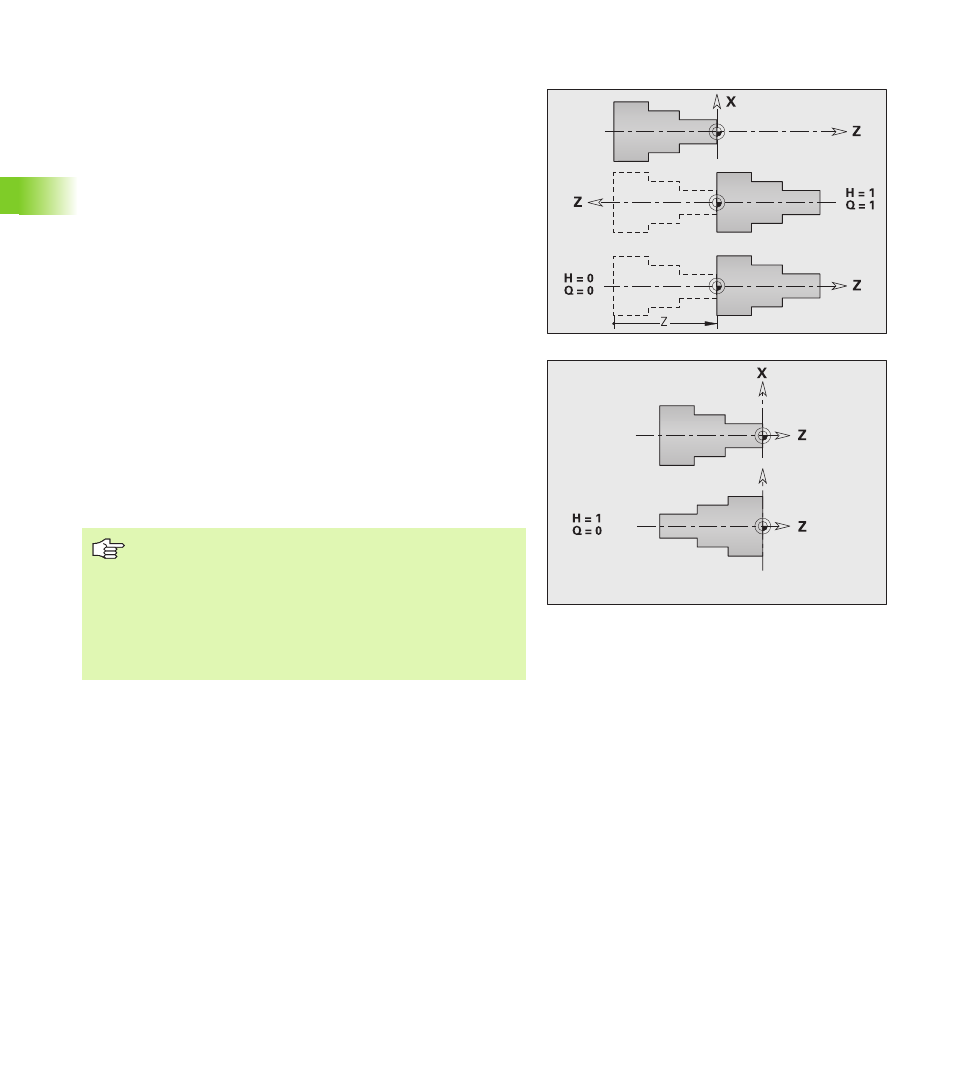

G121 inverse (image miroir) et/ou décale le contour de la pièce brute
et de la pièce finie. L'image miroir est réalisée sur l'axe X et le
décalage, dans le sens de Z. Le point zéro pièce n'est pas modifié.
Avec l'emploi de G121, vous pouvez utiliser la définition de la pièce
brute et de la pièce finie pour l'usinage sur les faces avant et arrière.
Paramètres
H Mode de transformation (par défaut: 0)
„ H=0: Décaler le contour, pas d'image miroir
„ H=1: Décaler le contour, image miroir et inversion du sens du
contour.
Q Image miroir de l'axe Z du système de coordonnées (par
défaut: 0)
„ Q=0: Pas d'image miroir
„ Q=1: Image miroir
Z Décalage. Décaler le système de coordonnées dans le sens Z
(par défaut: 0)
D Image miroir XC/XCR (image miroir/décalage des contours sur
la face frontale/arrière) – (par défaut: 0)
„ D=0: Pas d'image miroir/pas de décalage
„ D=1: Image miroir/décalage
„ Les contours sur la surface de l'enveloppe sont
inversés/décalés de la même manière que les contours
de tournage.
„ Les contours auxiliaires ne sont pas inversés en image
miroir.
„ Remarque: Q=1 inverse en image miroir le système de
coordonnées et le contour; H=1 n'inverse que le
contour.
