6.8 Cont
ours a
v
e
c l'ax
e C
Surface de l'enveloppe: Elément circulaire

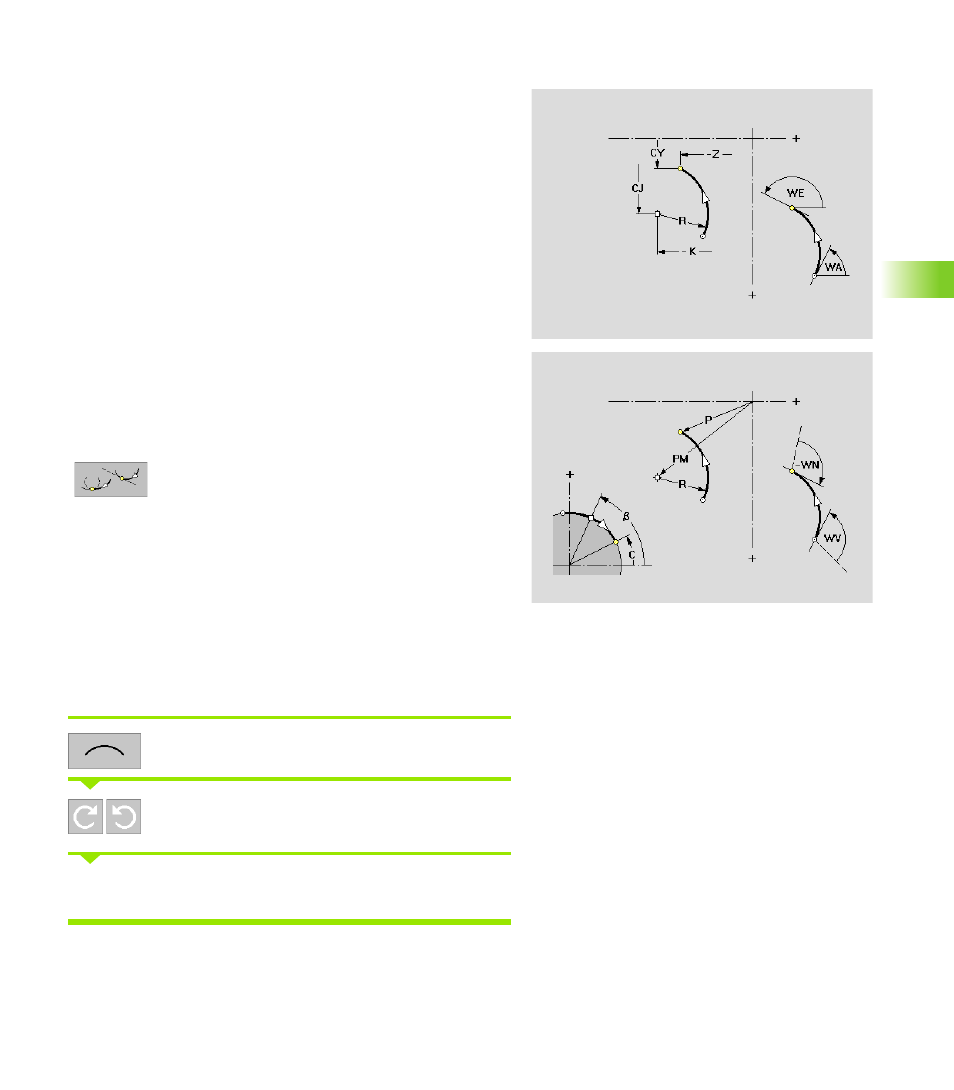

Cette fonction définit un élément circulaire sur la surface de
l'enveloppe
Appel du menu arc de cercle
Sélectionner le sens de rotation de l'arc de cercle
Indiquer les cotes de l'arc de cercle et définir le raccordement à
l'élément de contour suivant.
Paramètres
Point final de l'arc de cercle
Z Point final
P Point final – polaire
CY Point final – angle comme „cote de segment"
C Point final de la droite – angle
Centre de l'arc de cercle
K Centre
CJ Centre (angle comme „cote de segment")
b Centre en coordonnées polaires (référence angulaire: Axe
XK positif)
PM Centre – polaire
Autres paramètres
R Rayon de l'arc de cercle
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
WA Angle entre l'axe Z positif et la tangente au point initial de
l'arc de cercle
WE Angle entre l'axe Z positif et la tangente au point final de l'arc
de cercle
WV Angle anti-horaire entre l'élément précédent et la tangente
au point initial de l'arc de cercle. Arc de cercle comme
élément précédent: Angle avec la tangente
WN Angle anti-horaire entre la tangente au point final de l'arc de
cercle et l'élément suivant. Arc de cercle comme élément
suivant: Angle avec la tangente
