Usinage intégral avec une broche
G30: n'est généralement pas nécessaire
G121: Le programme expert inverse le contour. Toute autre
programmation de G121 est généralement inutile pour l'usinage de la
face arrière (2ème serrage).

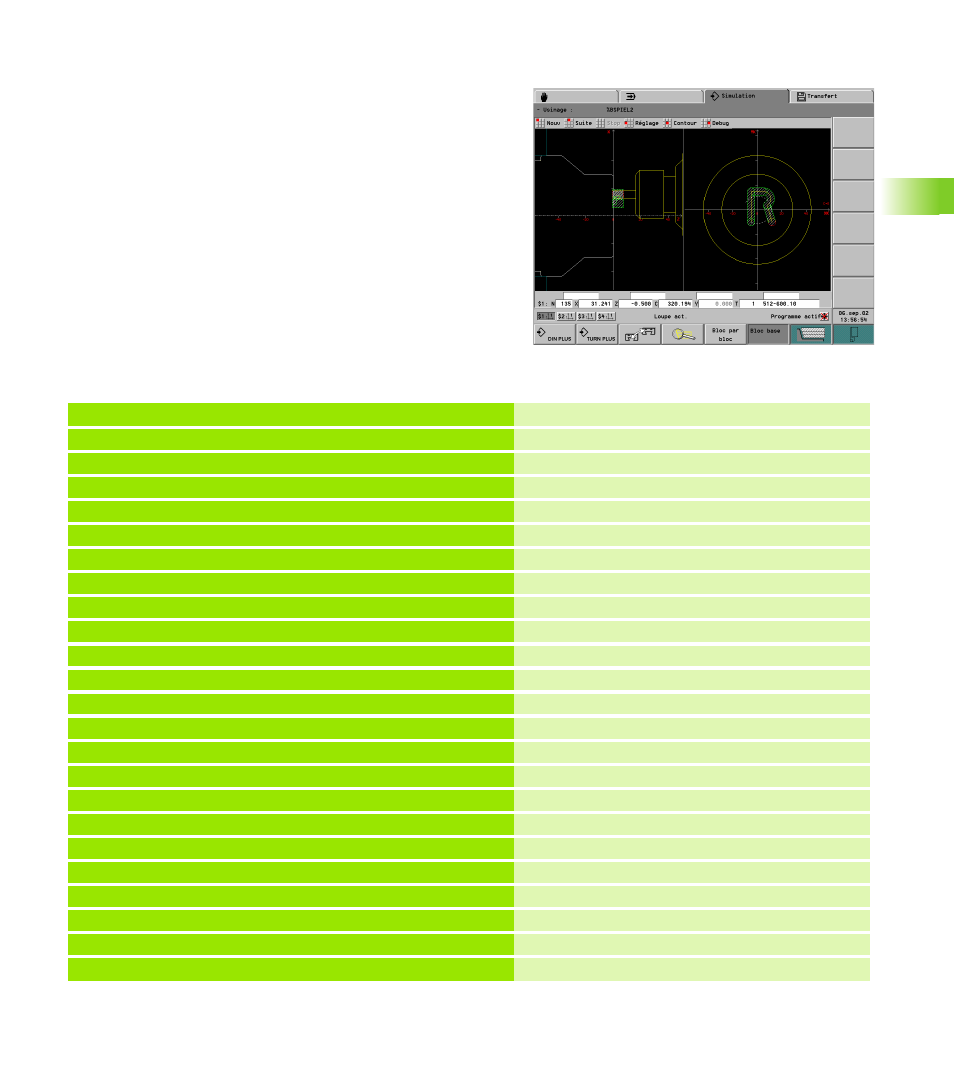

Exemple: L'usinage sur la face frontale et sur la face arrière est
exécuté par un programme CN. La pièce est usinée sur la face
frontale; puis changement de serrage manuel. La face arrière est
ensuite usinée.
Le programme expert inverse et décale le contour pour le
2ème serrage.
Usinage intégral avec machine équipée d'une broche
TETE PROGRAMME
#CHARIOT $1
TOURELLE 1
T1 ID „512-600.10“
T2 ID „111-80-080.1“
T4 ID „121-55-040.1“
MOYEN SERRAGE 1 [DÉCALAGE POINT ZÉRO Z233]
H1 ID“3BACK“
H2 ID“KBA250-86“ X100 Q4
PIECE BRUTE
N1 G20 X100 Z100 K1
PIÈCE FINIE
. . .
FRONT Z0
. . .
FACE ARR. Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
