8.1 Banque de données des outils
„ Type de logement: Si les logements d'outils sont différents, le type
de logement de l'outil et l'emplacement du logement doivent
correspondre (voir MP 511, ...).
„ Influe sur la sélection d'outils et les emplacements d'outils de
TURN PLUS.
„ Les fonctions „Installer liste d'outils“ vérifient si l'outil peut être
installé à la position prévue dans la tourelle.

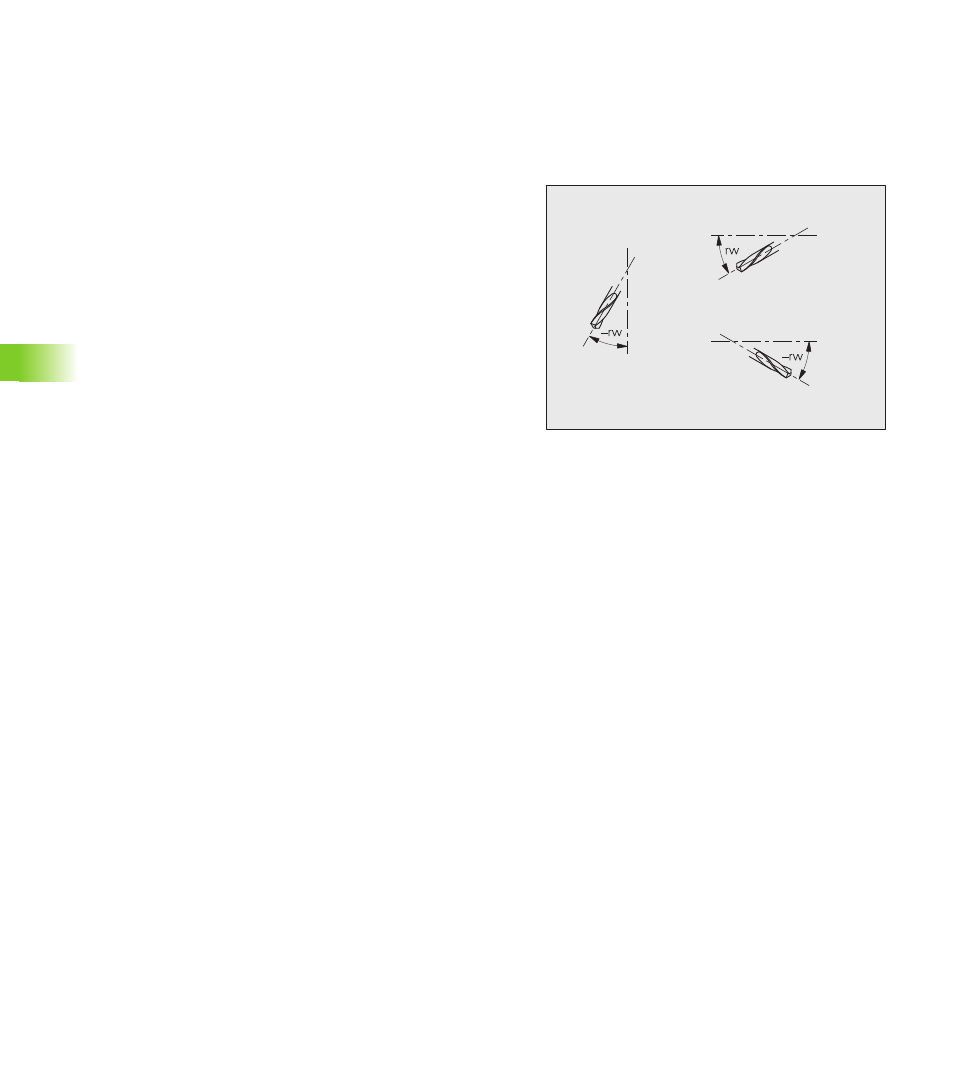

„ Position angulaire (rw): Définit l'écart par rapport au sens
d'usinage principal dans le sens mathématique positif (–90° < rw <
+90°) – voir figure. TURN PLUS n'utilise que des outils de perçage
et de fraisage travaillant dans le sens de l'axe principal ou
perpendiculairement à l'axe principal.
„ Nombre dents: Utilisé avec „Avance par dent G93“
„ Longueur émergente (ax): Règle pour les outils de perçage et de
fraisage:
„ Outils axiaux: ax = distance entre le point de référence de l'outil
et l'arête supérieure de la fixation
„ Outils radiaux: ax = distance entre le point de référence de l'outil
et l'arête inférieure de la fixation (y compris si le foret/la fraise est
serré(e) dans un mandrin)
Porte-outils, logement d'outil
Porte-outils
La représentation de l'outil dans la simulation et le graphique de test
tient compte de la forme du support et de la position du logement sur
le porte-outils. Si vous n'indiquez pas le type du porte-outils, la CNC
PILOT utilise une représentation simplifiée.
Selon son emplacement dans la tourelle, la CNC PILOT détermine si
le porte-outil doit être installé dans un logement axial ou radial et si un
adaptateur est utilisé.
La CNC PILOT tient compte des supports suivants (désignation des
supports standards selon DIN 69 880).
