8.2 Banque de données des mo
y
e
ns de ser
rag
e
Contre-pointe

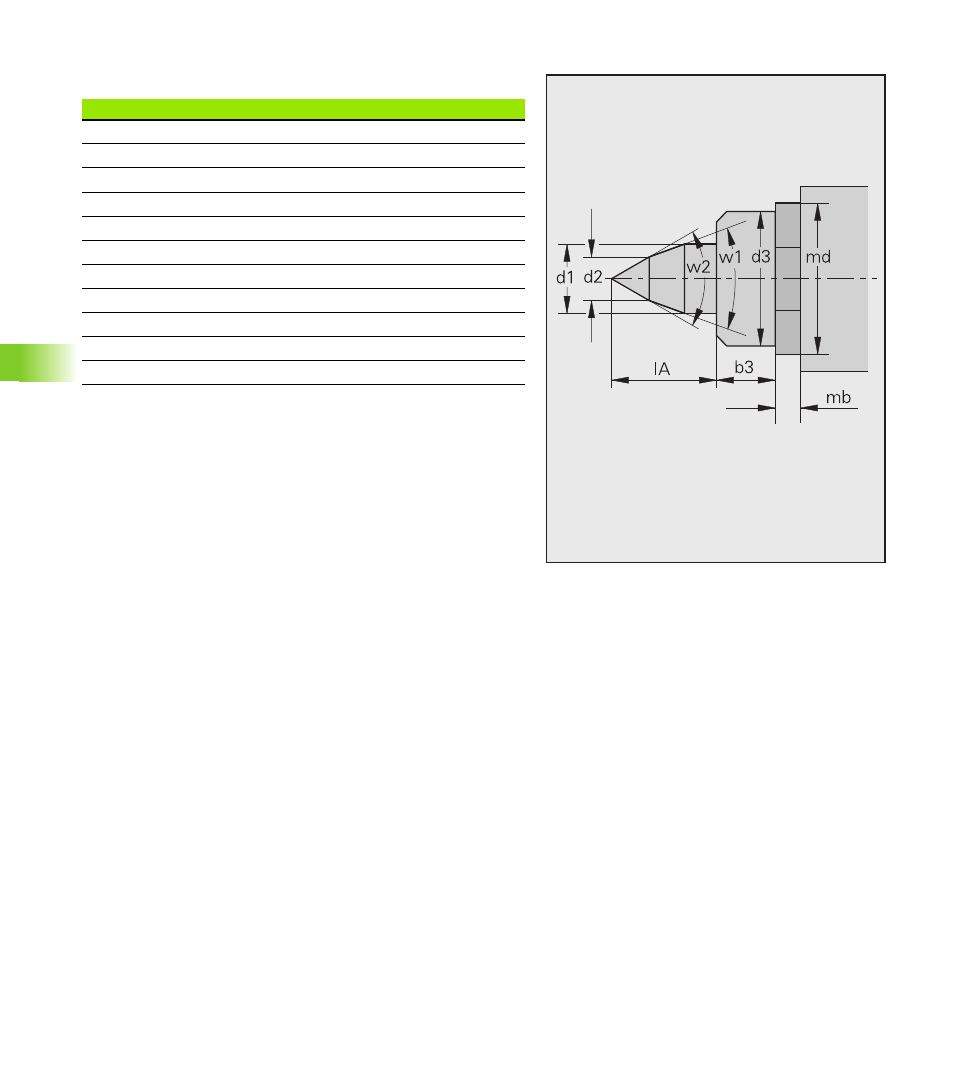

Exemple: Contre-pointe (type 261)
Paramètres contre-pointe (type 26x)
ID: Référence du moyen de serrage
dispo: Disponibilité physique (liste de mots fixes)
w1: Angle de pointe 1
w2: Angle de pointe 2
d1: Diamètre 1
d2: Diamètre 2
IA: Longueur partie conique
d3: Diamètre manchon de la contre-pointe
b3: Largeur manchon de la contre-pointe
md: Diamètre cercle circonscrit écrou de dégagement
mb: Largeur de l'écrou de dégagement
