Ebauche parallèle au contour G830

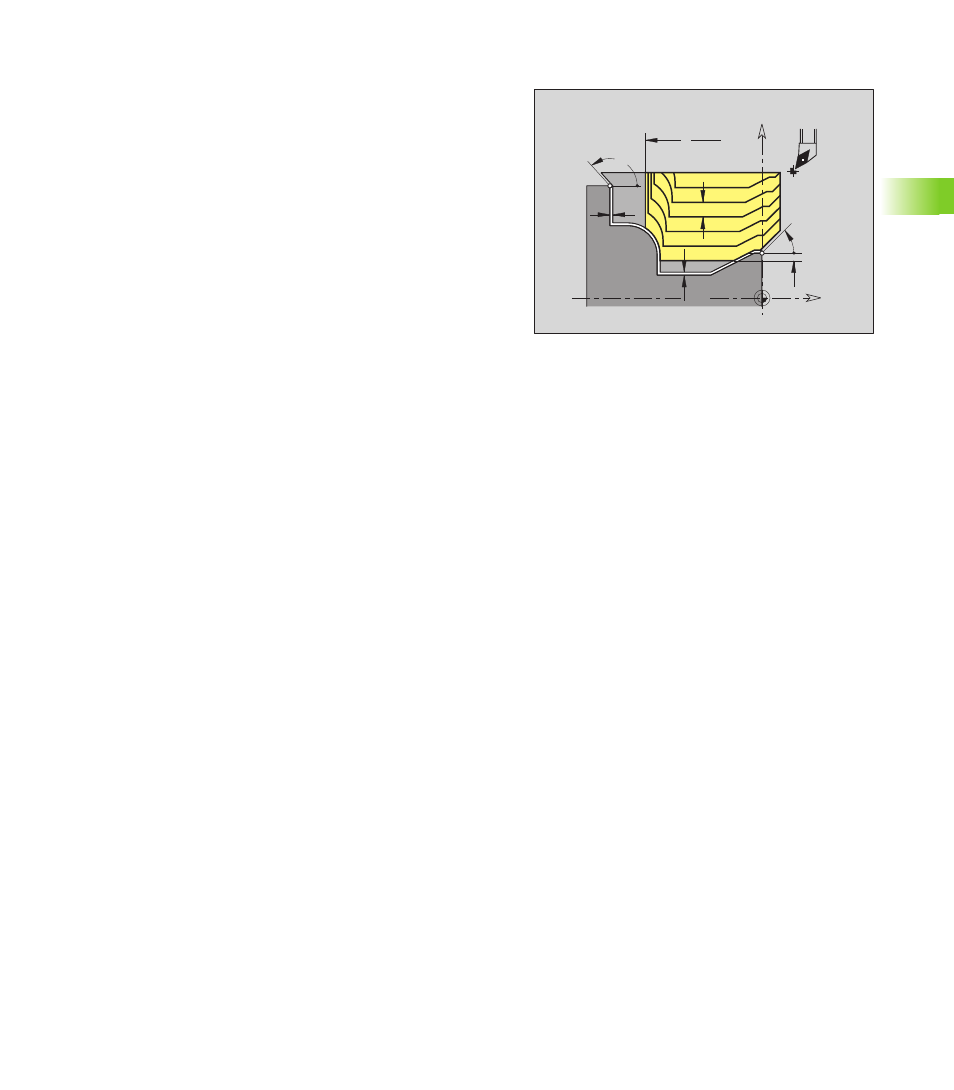

G830 usine parallèlement au contour de „NS à NE“ la zone de contour
définie par „NS, NE“. Le cas échéant, la surface à usiner est
subdivisée en plusieurs zones (exemple: contours concaves).
W
A
K
P
Z
X
Z I
Ø X
Ø
Paramètres
NS Numéro de séquence initiale (début de la section de contour)
NE Numéro de séquence finale (fin de la section de contour)
„ NE non programmé: L'élément de contour NS est usiné
dans le sens de le définition du contour.
„ NE=NE programmé: L'élément de contour NS est usiné
dans le sens inverse de la définition du contour.
P Plongée max.
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
A Angle d'approche (référence: Axe Z) – (par défaut: 0°/180°;
parallèlement à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut: 90°/270°;
perpendiculaire à l'axe Z)
Q Type de dégagement en fin de cycle (par défaut: 0)
„ Q=0: Retour au point initial (sens X, puis Z)
„ Q=1: Positionne l'outil devant le contour fini
„ Q=2: Relève l'outil à la distance de sécurité et stoppe
V Désignation début/fin (par défaut: 0)
Un chanfrein/arrondi est usiné:
„ V=0: Au début et à la fin
„ V=1: Au début
„ V=2: A la fin
„ V=3: Pas d'usinage
„ V=4: Usinage d'un chanfrein/arrondi – Pas l'élément de
base (condition: Section de contour avec un élément)
