438
6.8 Cont
ours a
v
e
c l'ax
e C

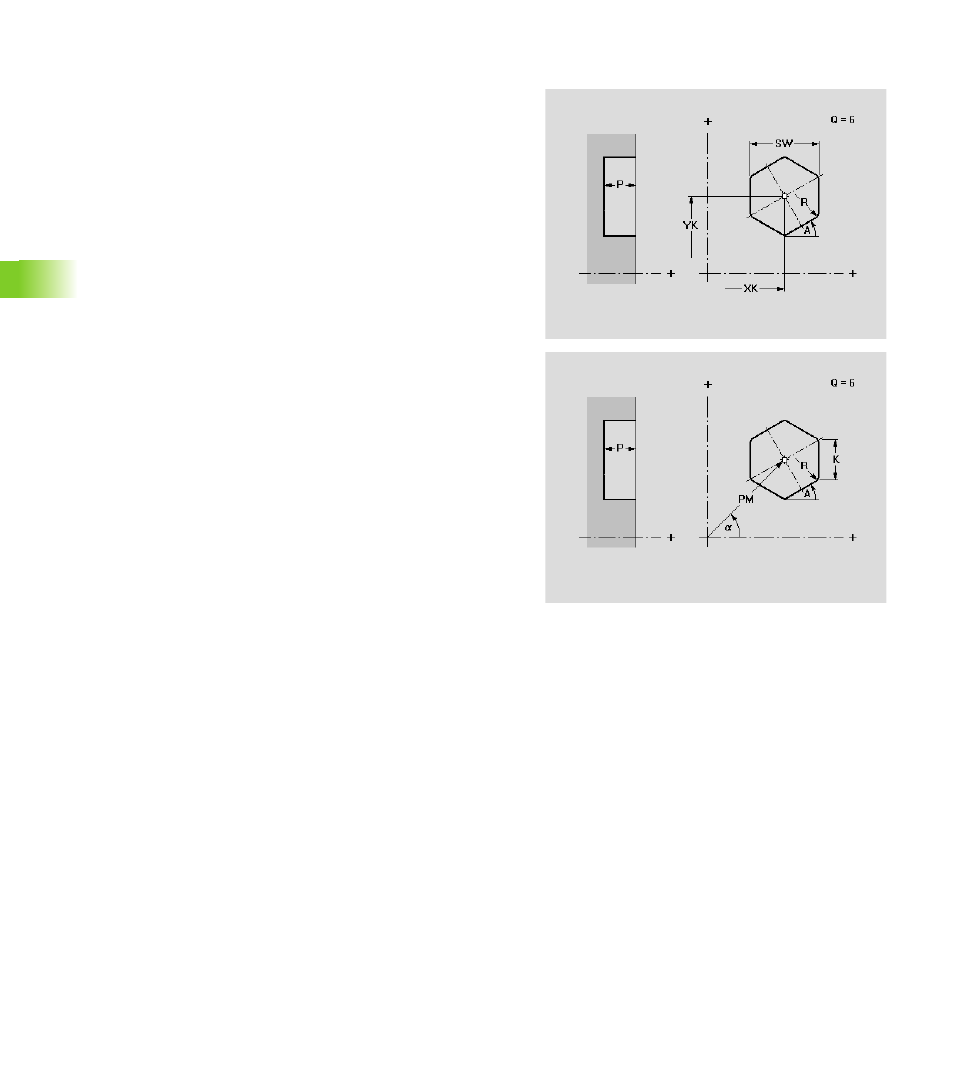

Face frontale ou face arrière: Polygone
La fonction définit un polygone sur la face frontale/arrière.
Paramètres
XK
Centre en coordonnées cartésiennes
YK
Centre en coordonnées cartésiennes
a
Centre en coordonnées polaires (référence angulaire:
Axe XK positif)
PM
Centre en coordonnées polaires
A
Angle avec un côté du polygone (référence: axe XK)
Q
Nombre de sommets (Q>3):
K
Longueur d'arête
SW
Cote sur plats (diamètre cercle inscrit)
R
Chanfrein/arrondi
Largeur du chanfrein
Rayon de l'arrondi
P
Profondeur de la figure
