Exemple: G22-Géo
Gorge (générale) G23–Géo

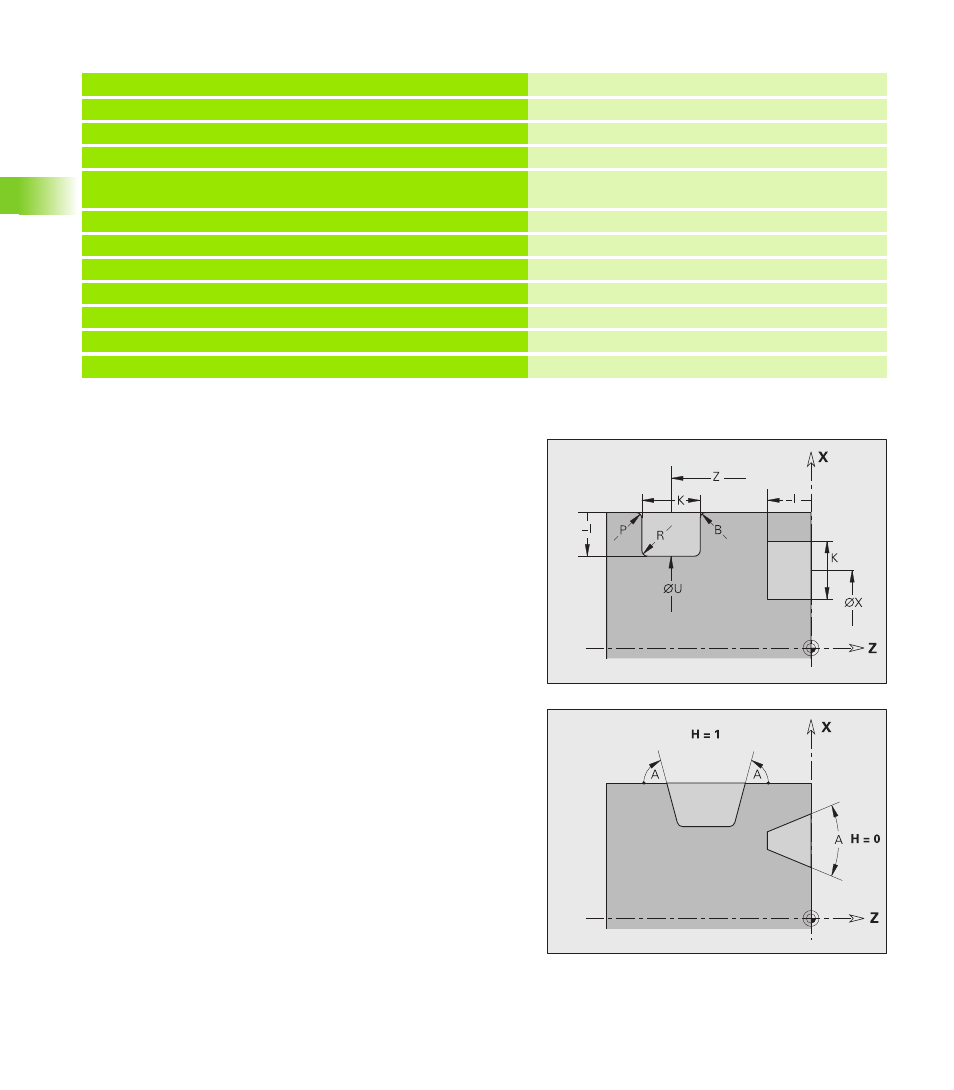

G23 définit une gorge sur un élément de référence linéaire
préalablement programmé. L'élément de référence peut être oblique
sur la surface de l'enveloppe.
. . .
PIECE FINIE
N1 G0 X40 Z0
N2 G1 X80
N3 G22 X60 I70 KI-5 B-1 R0.2 Gorge sur face transversale, profondeur en
incrémental
N4 G1 Z-80
N5 G22 Z-20 I70 K-28 B1 R0.2 Gorge longitudinale, largeur en absolu
N6 G22 Z-50 II-8 KI-12 B0.5 R0.3 Gorge longitudinale, largeur en incrémental
N7 G1 X40
N8 G1 Z0
N9 G22 Z-38 II6 K-30 B0.5 R0.2 Gorge longitudinale intérieure
. . .
Paramètres
H Mode de gorge (par défaut: 0)
„ H=0: Gorge symétrique
„ H=1: Tournage libre
X Centre de la gorge sur face transversale (cote de diamètre)
Z Centre de la gorge sur la surface de l'enveloppe
I Profondeur et position de la gorge
„ I>0: Gorge à droite de l'élément de référence
„ I<0: Gorge à gauche de l'élément de référence
K Largeur de la gorge (sans chanfrein/arrondi)
U Diamètre de la gorge (diamètre du fond de la gorge). N'utiliser
U que si l'élément de référence est parallèle à l'axe Z.
A Angle de gorge (par défaut: 0)
„ H=0: 0° <= A < 180° (angle entre les flancs de la gorge)
„ H=1: 0° < A <= 90° (angle droite de référence – flanc de la
gorge)
