3 – Pré-perçage centrique

Pré-perçage centrique – Sélection d'outil

Le pré-perçage est réalisé au maximum en 3 étapes:

„

1ère étape de pré-perçage (diamètre limite UBD1)

„

2. étape de pré-perçage (diamètre limite UBD2)

„

Etape finale de perçage

„

Le perçage final est réalisé avec: dimin <= UBD2

„

Sélection d'outil: db = dimin

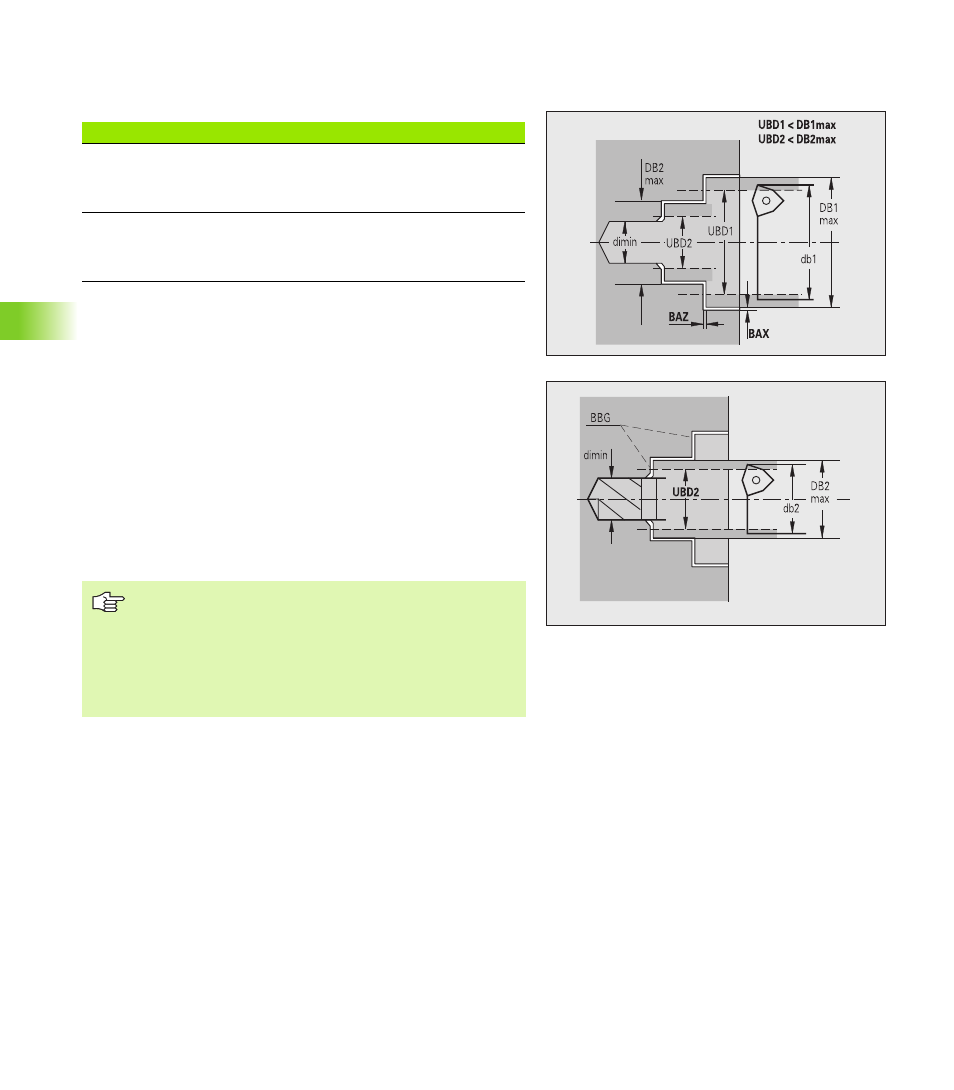

Codes sur les figures:

„

db1, db2: Diamètre du foret

„

DB1max: Diamètre interne max. 1ère étape de perçage

„

DB2max: Diamètre interne max. 2ème étape de perçage

„

dimin: Diamètre interne min.

„

BBG (éléments de limitation de perçage): Eléments de contour
usinés par UBD1/UBD2

Sélection des outils

1. diamètre seuil de perçage [UBD1]

„

1. étape de pré-perçage: Si UBD1 < DB1max

„

Sélection d'outil: UBD1 <= db1 <= DB1max

2. diamètre seuil de perçage [UBD2]

„

2. étape de pré-perçage: Si UBD2 < DB2max

„

Sélection d'outil: UBD2 <= db2 <= DB2max

„

UBD1/UBD2 sont inopérants si l'on combine l'usinage
principal „Pré-perçage centrique“ avec l'usinage
auxiliaire „Perçage fini“ (voir “Suite chronologique de
l'usinage – Principes de base” à la page 545).

„

Condition: UBD1 > UBD2

„

UBD2 doit permettre un usinage interne suivant avec
barres d'alésage.
