398
6.1 Le mode de f
onctionnement TURN PLUS
6.1 Le mode de fonctionnement
TURN PLUS
Sous TURN PLUS, vous définissez la pièce brute et la pièce finie en
utilisant le graphique interactif. Vous laissez ensuite se créer
automatiquement le plan de travail ou bien, vous le générez de
manière interactive. Le résultat obtenu est un programme DIN PLUS
commenté et structuré.
TURN PLUS comporte:
„ l'élaboration du contour avec graphique interactif
„ l'équipement (serrage de la pièce)
„ la création Interactive du Plan de travail (CIP)
„ la création Automatique du Plan de travail (CAP)
pour
„ le tournage
„ le perçage et le fraisage avec l'axe C
„ le perçage et le fraisage avec l'axe Y
„ l'usinage intégral

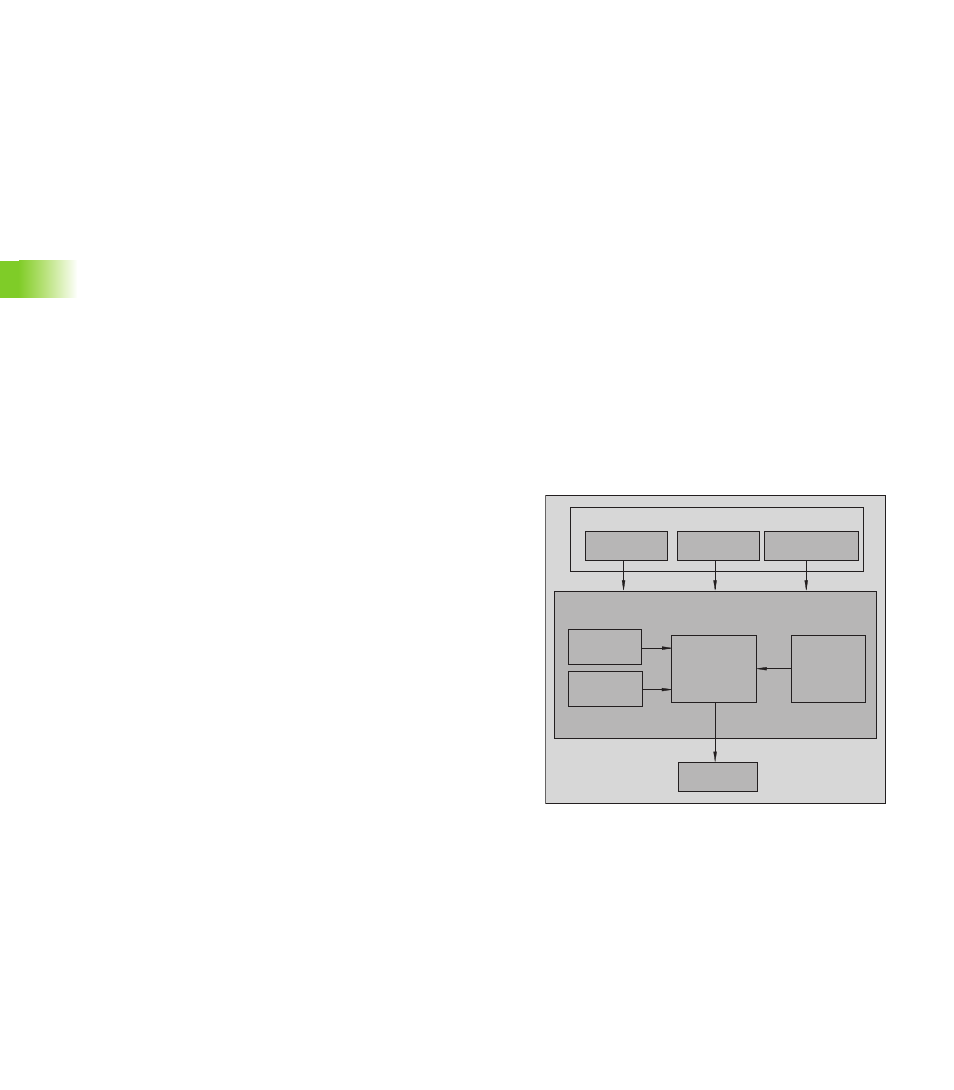

Le concept TURN PLUS
La définition de la pièce sert de base à la création du plan de travail. La
stratégie de création est définie dans la suite chronologique de
l'usinage. Les paramètres d'usinage définissent les détails de
l'usinage. Ceci vous permet de personnaliser TURN PLUS pour vos
propres besoins.
TURN PLUS génère le plan de travail en tenant compte des attributs
technologiques tels que les surépaisseurs, tolérances, profondeur de
rugosité, etc.. Chaque introduction et chaque phase d'usinage créée
est affichée et peut être immédiatement corrigée.
Sur la base du suivi de la pièce brute , TURN PLUS optimise les
courses d'approche, évite les „passes dans le vide“ ainsi que les
collisions entre la pièce et la dent de l'outil.
Pour la sélection des outils, TURN PLUS propose les stratégies
suivantes:
„ Sélection automatique dans la banque de données d'outils
„ Utilisation de la composition actuelle de la tourelle
„ Compositions de la tourelle propre à TURN PLUS
Lors du serrage de la pièce, TURN PLUS détermine les limitations de
coupe et le décalage du point zéro pour le programme CN.
Les valeurs de coupe sont calculées par la CAP/CIP à partir de la
banque des données technologiques.
TURN PLUS
Suite
chronologique
de l'usinage
Paramètres
d'usinage
... technologiques ... des outils
... des moyens
des serrage
Banque de données ...
Définition
de la pièce
Création
Automatique
du Plan
de travail
Programme CN
