34
1
.1 La CNC PIL
O
T L'axe B

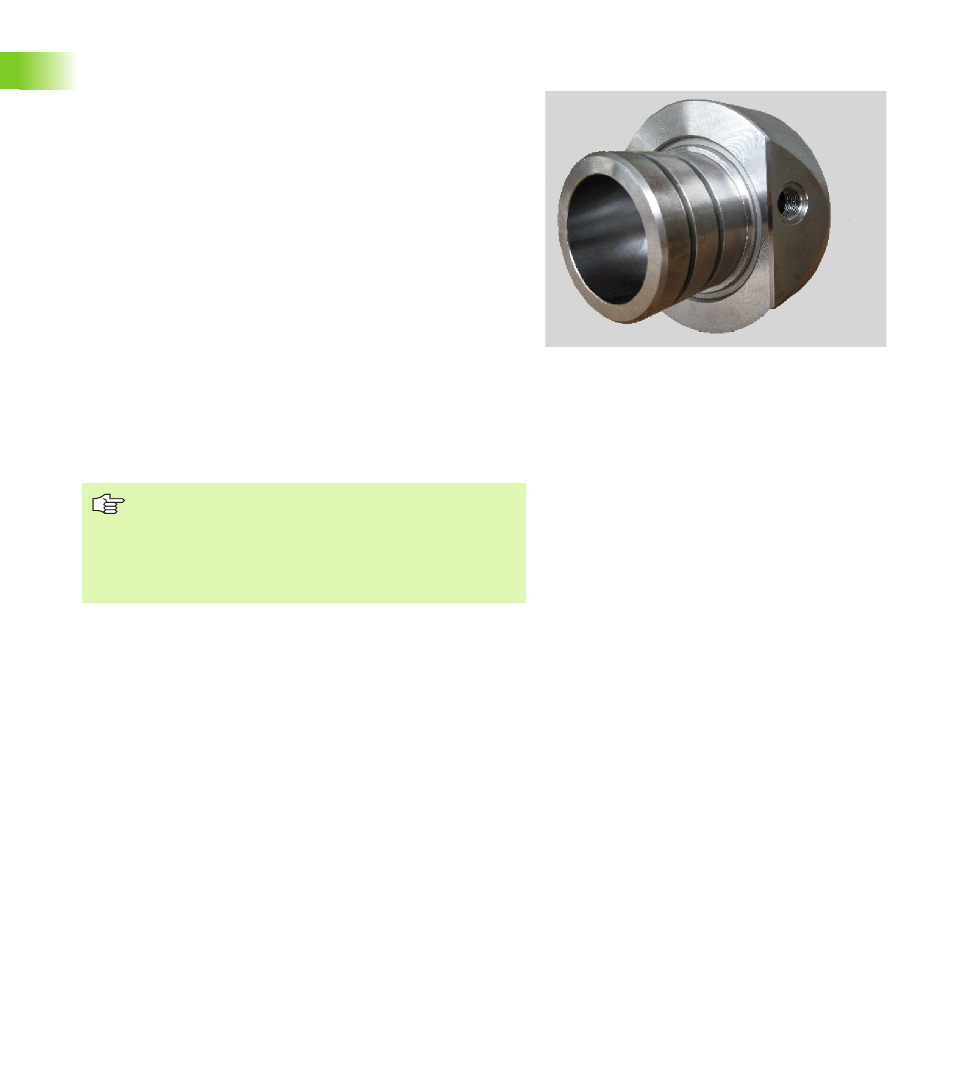

L'axe B permet de réaliser des opérations de perçage et de fraisage
dans des plans obliques dans l'espace. Pour faciliter la
programmation, le système de coordonnées est incliné de manière ce
que la définition des modèles de trous et des contours de fraisage
aient lieu dans le plan YZ. Le perçage ou le fraisage est ensuite réalisé
à nouveau dans le plan incliné.
Lors de l'usinage sur le plan incliné, l'outil est perpendiculaire au plan.
L'angle d'inclinaison de l'axe B et l'angle du plan incliné sont cotés de
manière à être identiques.
Un autre avantage de l'axe B réside dans l'utilisation flexible des outils
lors des opérations de tournage. En faisant pivoter l'axe B et tourner
l'outil, vous obtenez des positions d'outil permettant de réaliser avec
le même outil des opérations d'usinage longitudinal et transversal ou
radial et axial sur la broche principale et la contre-broche.
Ceci vous permet de réduire le nombre des outils utilisés et le nombre
de changements d'outils.
La CNC PILOT gère la création de programmes CN avec l'axe B en DIN
PLUS.
La simulation graphique affiche l'usinage dans les plans inclinés,
dans la fenêtre de tournage et de la face frontale, et en plus, dans la
vue latérale (YZ)“.
Manuel d'utilisation Axes B et Y
Les fonctions des modes Manuel et Automatique, ainsi
que la programmation et le test des programmes CN pour
les axes B et Y, sont décrits dans un autre Manuel
d'utilisation. Adressez-vous à HEIDENHAIN pour recevoir
ce Manuel d'utilisation.
