3.5 Mode A
u
to
matique
Agrandir, réduire, régler un détail de l'image
Réglage de la loupe avec le clavier:
U Activer la „loupe“ Un „carré rouge“ identifie le
nouveau détail de l'image.
U Régler le détail de l'image:
„ Agrandir: „Page suivante“
„ Réduire: „Page précédente“
„ Décaler: Touches de curseur
U Quitter la loupe. Le nouveau détail de l'image est
affiché
Réglage de la loupe avec le pavé tactile:
U Positionner le curseur sur un coin du détail de l'image
U La touche gauche de la souris étant enfoncée, tirer le curseur vers
le coin opposé du détail de l'image
U Touche droite de la souris: Retour à la taille standard
U Quitter la loupe. Le nouveau détail de l'image est
affiché.
Vous définissez les réglages standard par softkey (voir tableau). Le
réglage „avec coordonnées“ (fenêtre de simulation et position de
l'origine pièce) concerne le chariot sélectionné.

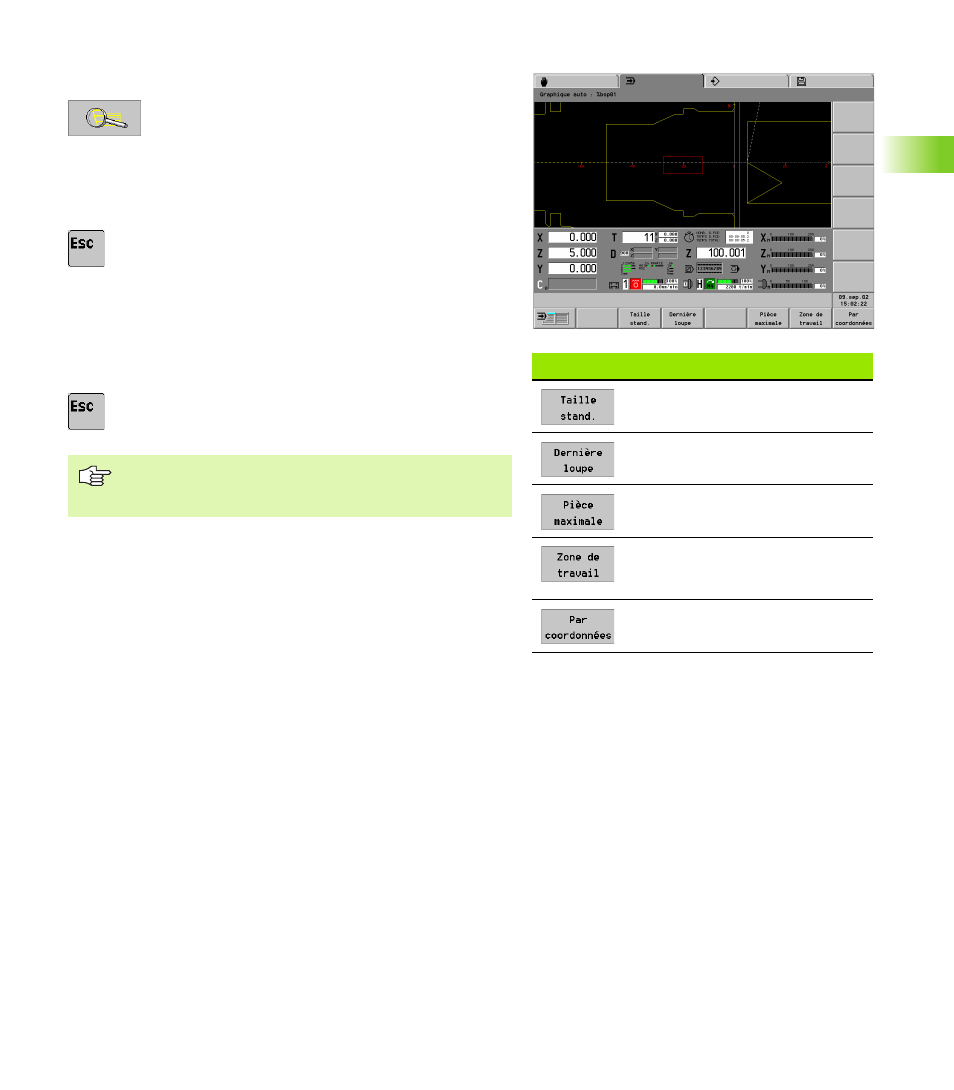

Softkeys „affichage graphique“
Dernier réglage „pièce max.“ ou
„zone de travail“
Annule le dernier agrandissement
Afficher la pièce dans la plus grande
taille possible
Représenter la zone de travail, y
compris le point de changement
d'outil
Régler la fenêtre de simulation et la
position de l'origine pièce
Après un agrandissement important, effectuez un réglage
sur „Pièce max.“ ou „Zone de travail“, puis sélectionnez
un nouveau détail de l'image.
