82
3.4 F
onctions d'ajustag
e

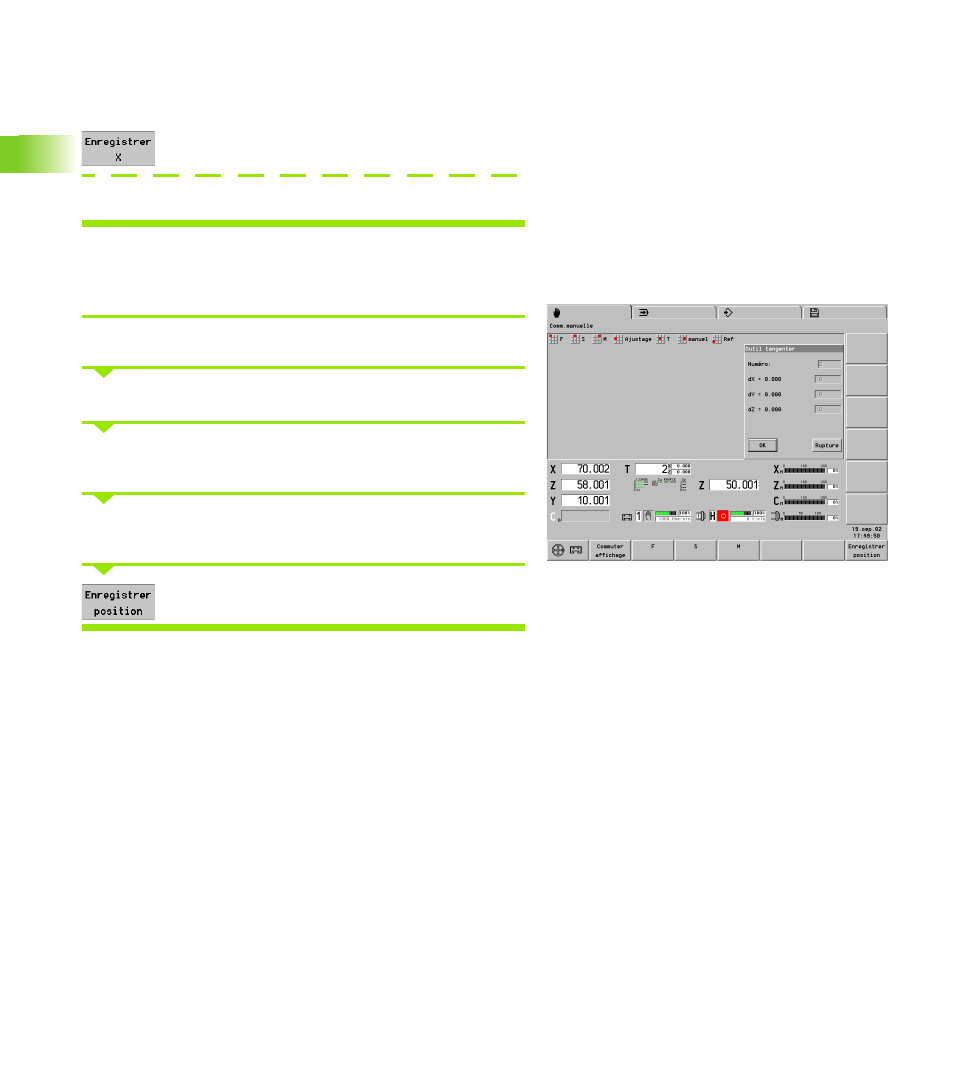

Mesurer les outils avec une optique de mesure
Sélectionner le champ de saisie „X/Z“.
Faites coïncider la pointe de l'outil dans le sens X/Z avec le réticule.
Valider la valeur (ou la position Z)
Introduire les cotes de l'outil
Déterminer la correction d'outil
Orienter l'outil
Sélectionner „Ajustage > Réglage outils > Corrections d'outil“
Affecter la manivelle à l'axe X et déplacer l'outil en fonction de la valeur
de correction
Affecter la manivelle à l'axe Z et déplacer l'outil en fonction de la valeur
de correction
La CNC PILOT enregistre les valeurs de correction.
