2.1 Int
e
rf
ace utilisat
eur
Eléments de commande

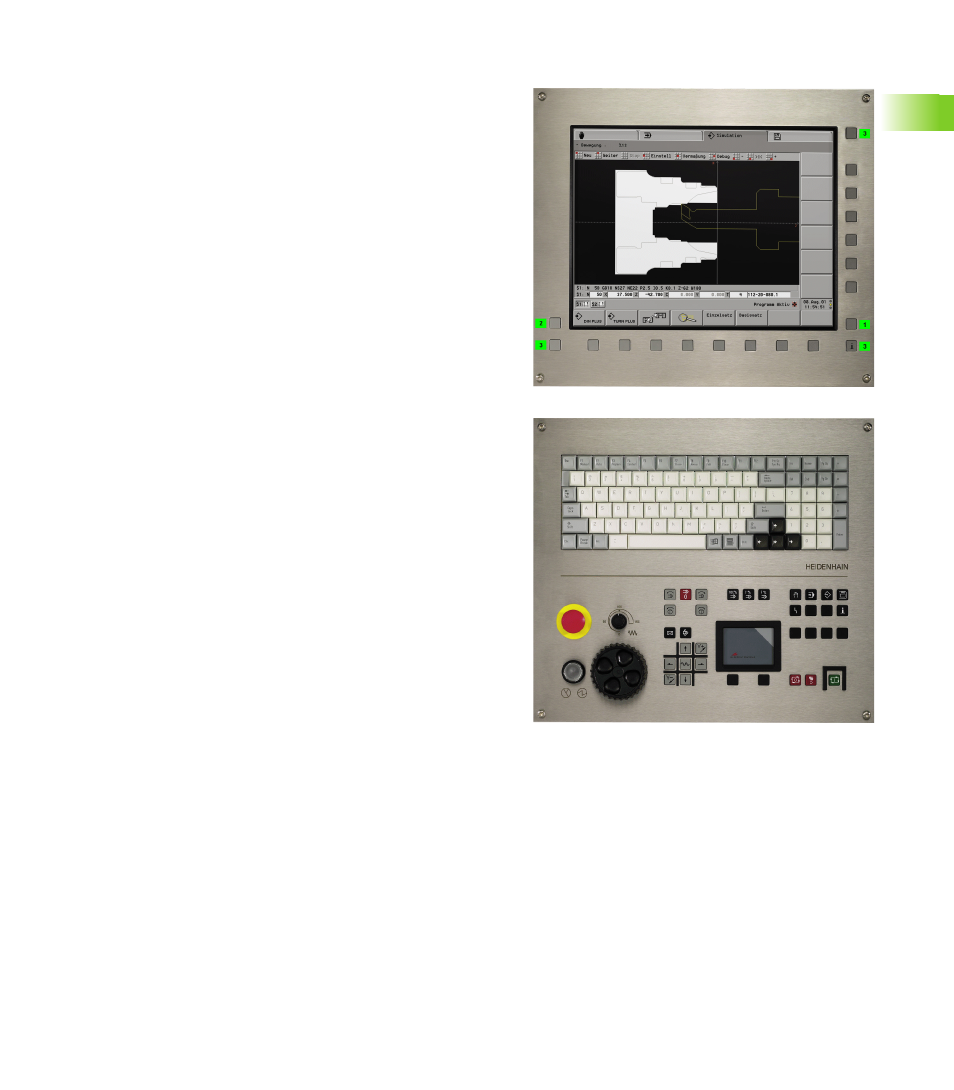

Eléments de commande de la CNC PILOT:
„ Ecran avec
„ Softkeys horizontales et verticales: La signification est indiquée
au dessus ou à côté des softkeys.
„ Touche auxiliaire 1: Fonction de la touche ESC
„ Touche auxiliaire 2: Fonction de la touche INS
„ Touches auxiliaires 3: Touches PLC
„ Panneau de commande avec
„ Clavier alphabétique et matrice 9 points intégrée
„ Touches de sélection du mode de fonctionnement
„ Pavé tactile: pour positionner le curseur (sélection de menu ou de
softkey, dans les listes, sélection de champs de saisie, etc.)
„ Panneau de commande machine avec
„ Eléments de commande pour le mode Manuel ou Automatique du
tour (touches de cycle, touches de sens manuelles, etc.)
„ Manivelle pour un positionnement précis en mode Manuel
„ Bouton de potentiomètre pour réajuster l'avance
Remarques sur le pavé tactile: Généralement, vous pouvez utiliser
le pavé tactile à la place des touches de curseur. Les touches situées
en dessous du pavé tactile représentent la touche gauche ou droite de
la souris.
Les fonctions et l'utilisation du pavé tactile sont identiques à celles de
la souris dans les systèmes WINDOWS.
„ Simple clic sur la touche gauche de la souris ou simple pression sur
le pavé tactile:
„ Positionne le curseur dans les listes ou fenêtres de saisie.
„ Active les sous-menus, softkeys ou boutons.
„ Double clic sur la touche gauche de la souris ou double clic sur le
pavé numérique:
„ Active l'élément sélectionné dans les listes (active la fenêtre de
saisie).
„ Simple clic sur la touche droite de la souris:
„ Correspond à la touche ESC. Condition: La touche ESC doit être
autorisée dans cette situation (p. ex. pour retourner au menu
précédent)
„ Même fonction que la touche gauche de la souris lors de la
sélection de softkeys ou de touches de fonctions.
