8.1 Banque de données des outils
Paramètres pour systèmes de manutention de pièces et palpeurs

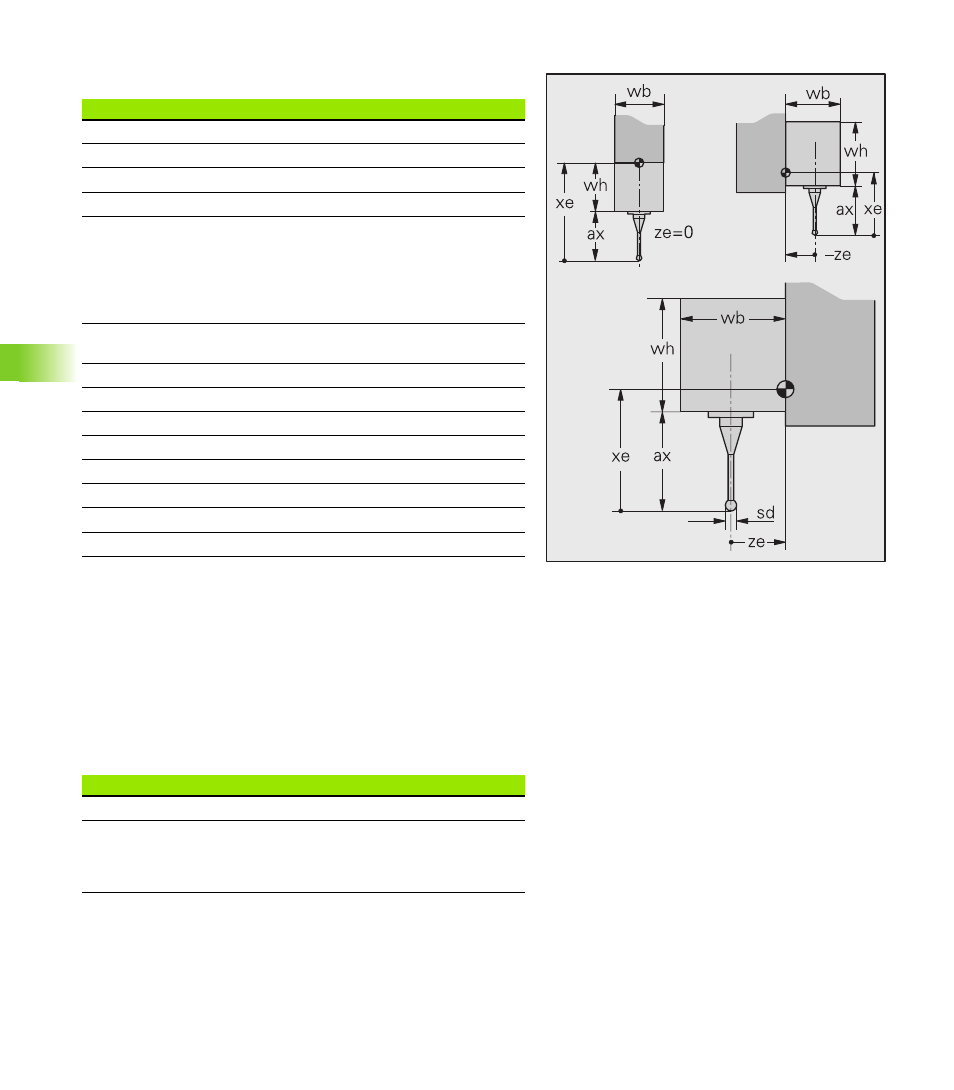

Exemple d'outil: Type 811
Outils multiples, contrôle de la durée de vie
Les outils de tournage qui possèdent plusieurs dents (jusqu'à 5) sont
considérés comme des outils multiples. Dans la banque de données
d'outils, chaque dent est définie dans une séquence de données. En
outre, est construite une „chaîne fermée“ qui comporte toutes les
dents de l'outil multiple.
Vous déclarez l'une des dents comme dent principale, et les autres
comme dents secondaires. Seule le dent principale est déclarée dans
la liste d'outils.
Paramètres dans la boîte de dialogue 1 G S TP
ID: Nr. d'identification de l'outil • • •
Cote X, Z, Y (xe, ze, ye): Jauges d'outil • – –
dispo.: Disponibilité physique • – –
D. queue (sd): diamètre de la queue – • –
Out. multi: Outil multiple (voir “Programmation
des outils” à la page 123)
„ non: Pas d'outil multiple
„ Princ.: Dent principale
„ Auxil.: Dent secondaire
• – –
M-ID: Nr. d'identification de la „dent suivante“
pour outils multiples • – –
Pte-out. DIN: Type de porte-outils – • –
H.p.out. (wh): Hauteur du porte-outils – • –
Lar. po. (wb): Largeur du porte-outils – • –
L. sail. (ax): Longueur émergente – • –
Nr.de figure – • –
Type logement
Code magas(in): Non utilisé actuellement
Code magas(in): Non utilisé actuellement
Paramètres dans la boîte de dialogue 3
Code magas(in): Non utilisé actuellement
Mag(asin) Attr(ibut): à partir de la version du logiciel 625 952-05.
Préparé par le constructeur de la machine, le paramètre pour le
traitement spécial de l'outil lors du changement d'outil peut être
utilisé (exemple: pour le nettoyage de l'outil).
