Serrage côté broche, Serrage côté contre-poupée, 13 outillag e – HEIDENHAIN CNC Pilot 4290 V7.1 Manuel d'utilisation
Page 491
CNC PILOT 4290 HEIDENHAIN
491
6.13 Outillag
e
Serrage côté broche
Serrer la pièce:
U
Sélectionner „Outil(lage) > Serrage > Serrer > Côté broche“
U
Sélectionner le type de mandrin (sous-menu). TURN PLUS ouvre
l'une des boîtes de dialogue suivantes:
Mandrin deux mors
Mandrin trois mors
Mandrin quatre mors
Mandrin à pinces
Sans mandrin (entraîneur frontal)
Mandrin 3 mors indirect (entraîneur frontal dans mandrin avec
mors)
U
Définir le mandrin et les mors de serrage, la forme de serrage et la
„zone de serrage“
U
TURN PLUS représente le moyen de serrage et la limite d'usinage
avec un „trait rouge“.

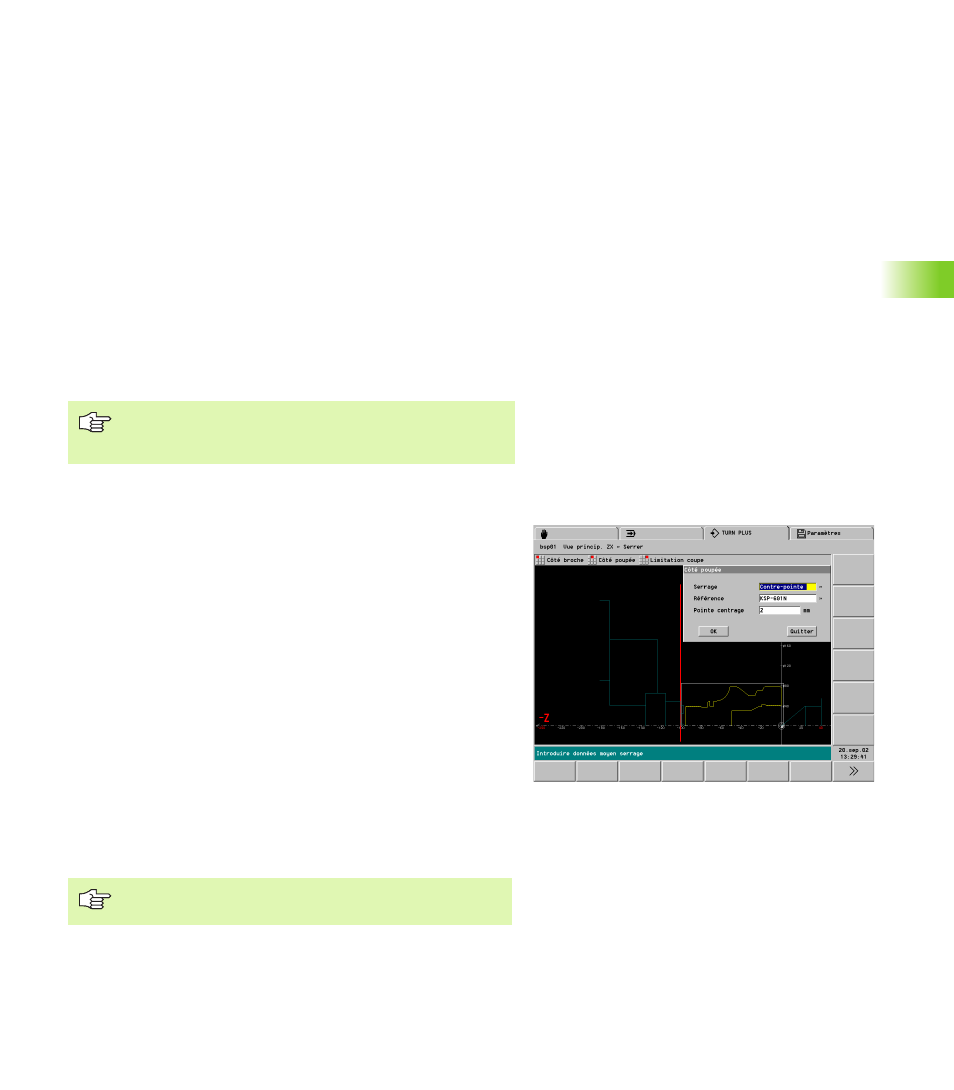

Serrage côté contre-poupée
Serrer la pièce:
U
Sélectionner „Outil(lage) > Serrage > Serrer > Côté poupée“. TURN
PLUS ouvre la boîte de dialogue „Côté poupée“.
U
Définir le moyen de serrage côté poupée
Sélectionnez tout d'abord le type de mandrin et le type de
mors. TURN PLUS tient compte de ces données lors de la
sélection de la référence du mandrin/mors.
Paramètres
Serrage
Sélectionner le moyen de serrage:
Contre-pointe
Pointe de centrage
Cône de centrage
Numéro d'identification du moyen de serrage
Pointe de centrage
Profondeur d'entrée dans la matière du moyen de serrage.
TURN PLUS utilise cette valeur pour positionner la figure du
moyen de serrage.
Si vous serrez la pièce côté broche et côté contre-poupée,
TURN PLUS considère qu'il s'agit d'un usinage de l'arbre.
