CNC PILOT 4290 HEIDENHAIN 487
6.12 Af
fe
ctation des at
tr
ibuts
Attribut d'usinage „Gravure“
Pour la figure ou le contour „libre“ ouvert ou fermé sélectionné(e),
l'attribut définit l'usinage „Gravure“ et les paramètres d'usinage
adéquats.
Affecter l'attribut d'usinage „Gravure“:
U Sélectionner „Attributs > Attribut d'usinage >
Fraisage > Gravure“ dans le menu Pièce finie
U Sélectionner le contour à fraiser. TURN PLUS ouvre la
boîte de dialogue „Gravure“.
U Définir les paramètres du fraisage
Attribut d'usinage „Arrêt précis“
L'attribut définit l'„arrêt précis“ pour les éléments de contours ou
sections de contours sélectionnés.
Affecter l'„arrêt précis“:
U Sélectionner „Attributs > Arrêt précis“ dans le menu Pièce finie
U Sélectionner tout le contour, une zone de contour ou certains
éléments de contour (voir “Validations” à la page 456)
U TURN PLUS affecte l'attribut d'usinage

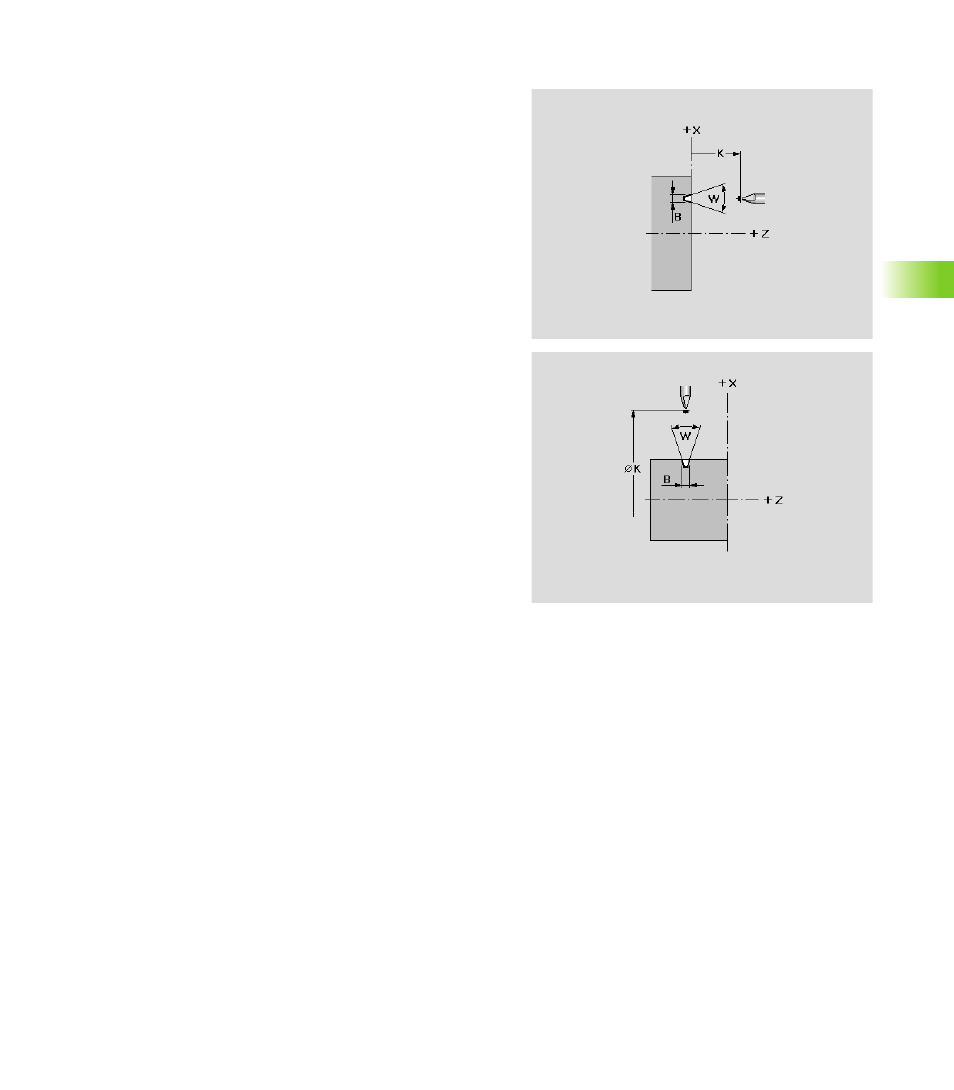

Paramètres
B Largeur
W Angle pour la sélection de l'outil (par défaut 45°)
K Plan de retrait. Position de la fraise avant/après le fraisage
(surface de l'enveloppe: Diamètre).
