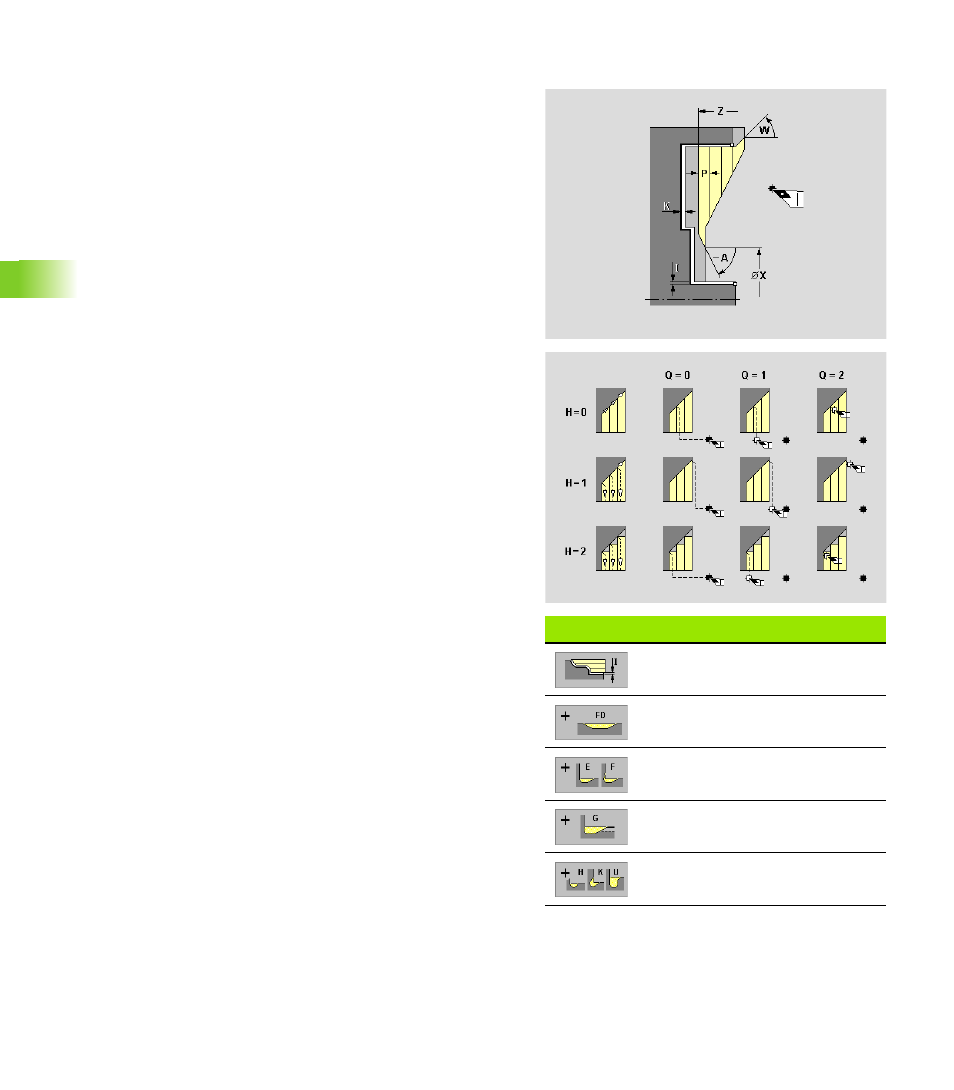

Ebauche résiduelle – transversale
Pour la „matière résiduelle“, la CIP génère le cycle G820.
Softkeys „Ebauche“
Surépaisseur longitudinale/
surépaisseur constante
Tournage libre FD
Dégagements E et F
Dégagements G
Dégagements H, K et U
Paramètres
P Profondeur de coupe (passe max.)
A Angle d'approche – Référence: Axe Z (par défaut 90°/270°)
W Angle de sortie – Référence: Axe Z (par défaut 0°/180°)
X Limite d'usinage
Z Limite d'usinage
I En fonction du réglage par softkey:
„ Surépaisseur longitudinale
„ Surépaisseur constante (génère la „surépaisseur G58“ avant
le cycle)
K Surépaisseur transversale
Plongée (usiner les contours tombants) ?
„ Oui
„ Non
E Avance de plongée réduite pour contours tombants
H Mode de sortie (type de lissage du contour)
„ H=0: Usine après chaque passe le long du contour
„ H=1: Relève l'outil à 45°; lissage du contour après la dernière
coupe
„ H=2: Relève l'outil à 45° – pas de lissage du contour
Q Mode de dégagement en fin de cycle
„ Q=0: Retour au point initial (sens X, puis Z)
„ Q=1: Positionne l'outil devant le contour fini
„ Q=2: Relève l'outil à la distance de sécurité et arrête
Usinage d'un dégagement. Le réglage s'effectue par softkey.
