CNC PILOT 4290 HEIDENHAIN 131
4.3 L'édit
eur DIN PLUS

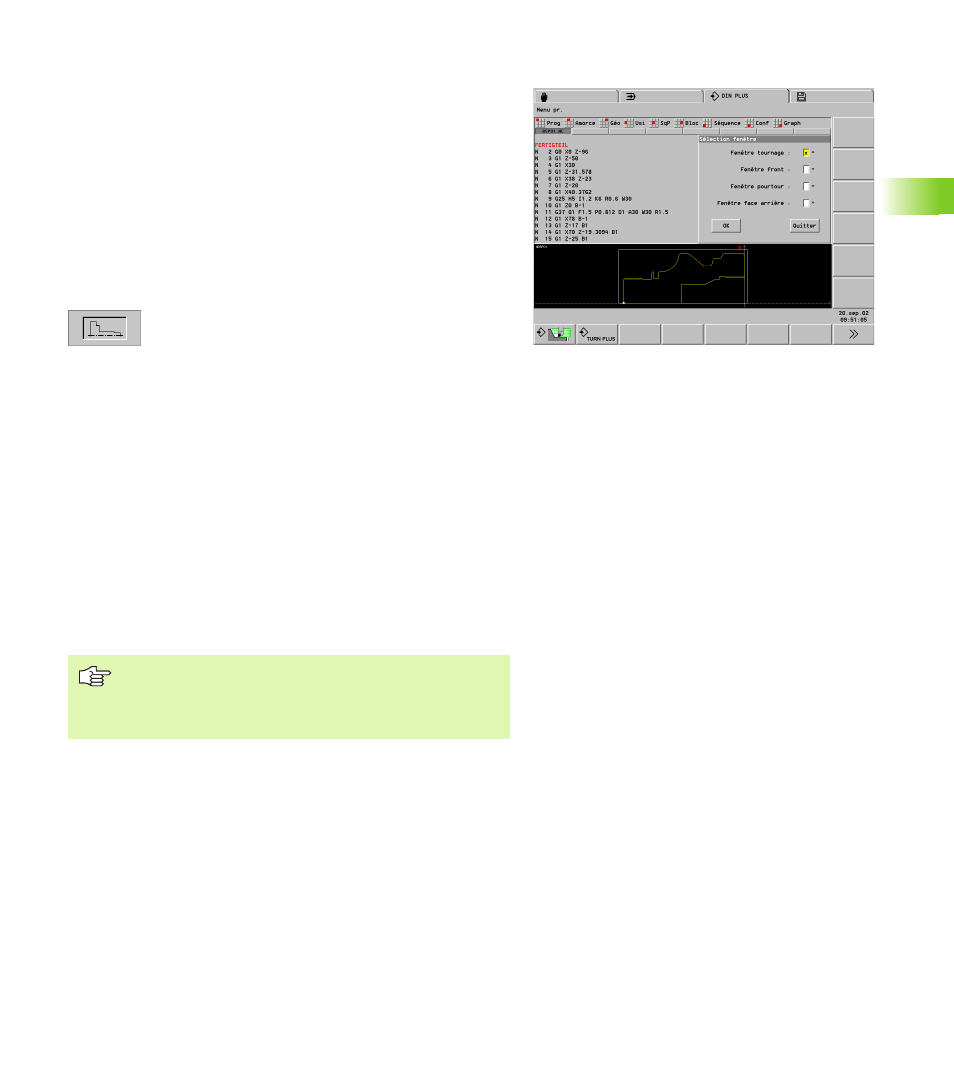

Fenêtre graphique
Lors de l'édition, la CNC PILOT affiche les contours programmés dans
une ou deux fenêtres graphiques.
Sélection de la fenêtre graphique:
U Sélectionner „Graphique > Fenêtre“ dans le menu
principal
U Marquer la fenêtre souhaitée
Activer l'affichage du contour/actualiser le contour:
Dans le menu principal:
U Sélectionner „Graphique > Graph. ON“
Dans le sous-menu:
U Appuyer sur la softkey ou
U sélectionner „Graphique“
Activer l'affichage de la machine:
U Sélectionner „Graphique > ARR. graph.“ dans le
menu principal
Remarques sur la fenêtre graphique:
„ Le point initial du contour de tournage est signalé par un „petit
carré“.
„ Si le curseur est situé sur une séquence de la „pièce brute ou finie“,
l'élément de contour correspondant est en rouge et le sens de
définition du contour est affiché.
„ Lors de la programmation des cycles d'usinage, vous pouvez utiliser
le contour affiché pour déterminer les références des séquences.
„ Pour la représentation des contours sur la surface de l'enveloppe, la
CNC PILOT se réfère au fond du modèle (diamètre de référence
pour ENVELOPPE).
„ Pour valider les rajouts/modifications sur le contour,
appuyer une nouvelle fois sur GRAPHISME.
„ Condition pour l'„affichage du contour“: des numéros
de séquences CN sans ambigüité!
