488
6.12 Af
fe
ctation des at
tr
ibuts
Attribut d'usinage „Point de séparation“
L'attribut définit une position servant de „point de séparation“ sur le
contour.
Les points de séparation sont utilisés pour l'usinage de l'arbre ou
l'usinage avec plusieurs serrages.
Affecter le „point de séparation“:
U Sélectionner „Attributs > Pt de séparation“ dans le menu Pièce finie
U Sélectionner un élément de contour. TURN PLUS ouvre la boîte de
dialogue „Point de séparation“.
U Définir la position exacte du point de séparation (point final de
l'élément ou position sur l'élément). Une alternative est d'effacer un
point de séparation défini.
Attribut „ne pas usiner“
L'attribut „ne pas usiner“ est utilisé par la CAP. L'effet dépend du type
d'usinage:
„ Ebauche: L'attribut n'est exploité que pour le premier/dernier
élément d'un contour intérieur/extérieur. Les éléments de forme ne
sont pas usinés.
„ Finition: Pas de finition pour les éléments marqués.
„ Pré-perçage: L'attribut ne sera pas pris en considération.
„ Gorge: Les gorges marquées ne seront pas usinées.
„ Usinage de filet: Pas de finition des éléments des filets, pas
d'usinage du filet.
„ Perçage au centre: Les trous marqués (éléments de forme) ne
seront pas percés.
„ Perçage: Les trous marqués pour l'usinage avec axe C/Y ne seront
pas usinés.
„ Fraisage: Les contours de fraisage marqués pour l'usinage avec axe
C/Y ne seront pas usinés.

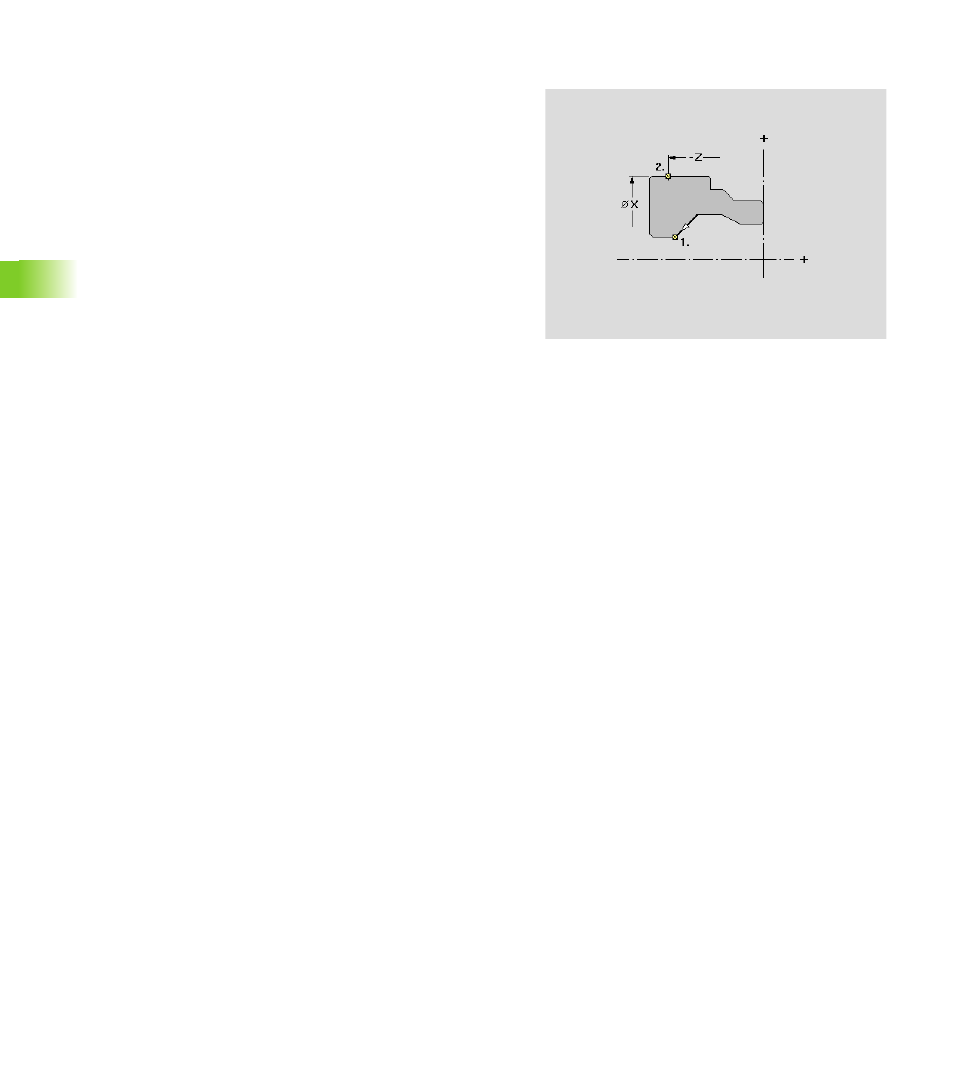

Paramètres
Position
„ Effacer: Efface le point de séparation existant. La division de
l'élément de contour est conservée.
„ 1. au point-cible: Le point de séparation est le point final de
l'élément
„ 2. sur l'élément: Le point de séparation est situé sur
l'élément
X Position X du point de séparation
Z Position Z du point de séparation
