5.1 Mode simulation graphique

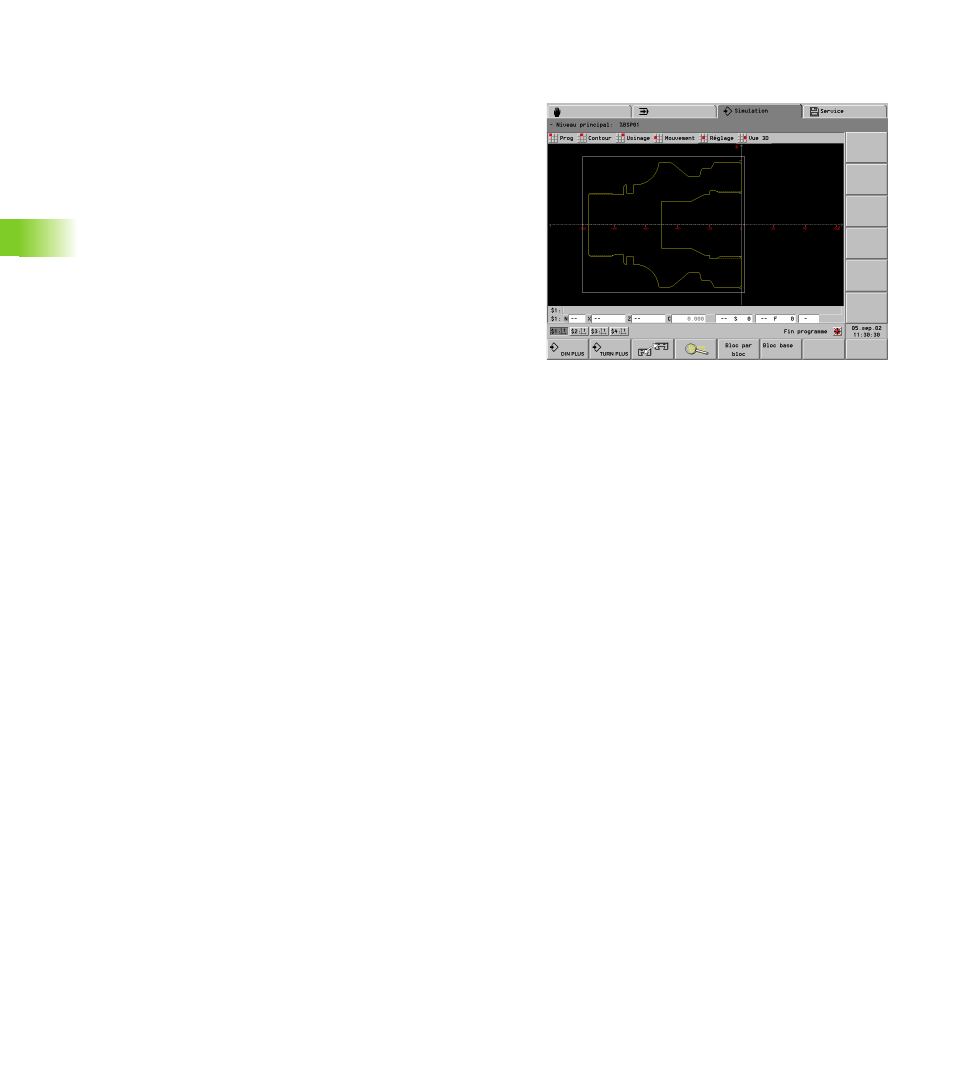

La „simulation“ représente graphiquement les contours programmés,
les trajectoires des déplacements ainsi que les opérations
d'enlèvement de copeaux. La CNC PILOT tient compte de l'échelle
pour la zone d'usinage, les outils et les moyens de serrage.
Vous contrôlez les opérations d'usinage avec l'axe C dans les fenêtres
auxiliaires (fenêtre face frontale/pourtour et vue latérale).
Dans le cas des programmes CN complexes comportant des
opérations relationnelles, des calculs avec variables, événements
externes etc., vous simulez les introductions de données et
événements et testez ainsi toutes les articulations du programme.
La CNC PILOT gère le test du programme pour les tours équipés de
plusieurs chariots et l'usinage de quatre pièces (max.) dans une
zone d'usinage.
Pendant la simulation, la CNC PILOT calcule le temps principal
d'usinage et les temps morts pour chaque outil.
L'analyse des points de synchronisation facilite l'analyse et
l'optimisation des programmes CN pour plusieurs chariots.
Fonctions du mode Simulation:
„ Simulation du contour: Représentation des contours programmés
(voir “Simulation du contour” à la page 380)
„ Simulation de l'usinage: Contrôle de l'enlèvement des copeaux
(voir “Simulation de l'usinage” à la page 382)
„ Simulation du mouvement: Représentation de l'usinage „en
temps réel“ avec adaptation permanente du contour (voir
“Simulation du déplacement” à la page 386)
„ Vue 3D: Représentation 3D des contours de tournage (voir “Vue
3D” à la page 389)
„ Calcul de temps: Affichage du temps principal d'usinage et des
temps morts pour chaque outil (voir “Calcul de la durée d'usinage”
à la page 394)
„ Analyse des points de synchronisation: Représentation de
l'usinage de le pièce avec plusieurs chariots. La commande affiche
à la fois le déroulement séquentiel et la relation entre les chariots
(voir “Analyse des points de synchronisation” à la page 395).
„ Fonctions de débogage: Affichage et simulation de variables et
d'événements (voir “Fonctions de débogage” à la page 390)
