1.4 Principes de base

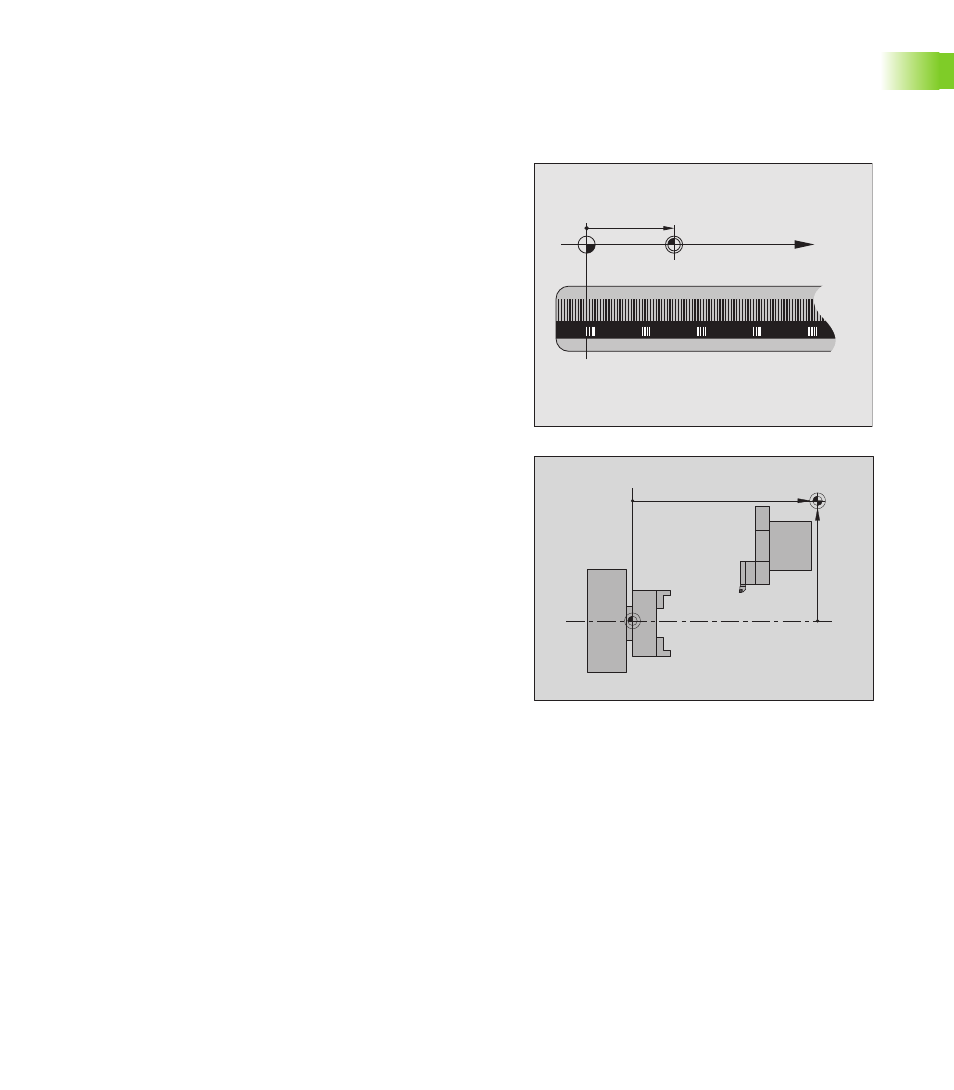

Systèmes de mesure de déplacement et
marques de référence
Des systèmes de mesure de déplacement situés sur les axes de la
machine enregistrent les positions du chariot ou de l'outil. Lorsqu'un
axe de la machine se déplace, le système de mesure correspondant
génère un signal électrique qui permet à la commande de calculer
avec précision la position effective de l'axe.
Une coupure d'alimentation provoque la perte de la relation entre la
position du chariot de la machine et la position effective calculée. Pour
rétablir cette relation, les systèmes de mesure incrémentaux
possèdent des marques de référence. Lors du franchissement d’une
marque de référence, la commande reçoit un signal qui identifie un
point de référence machine fixe. La CNC PILOT peut ainsi rétablir la
relation entre la position effective et la position actuelle du chariot de
la machine. Pour les systèmes de mesure linéaire avec marques de
référence à distances codées, un déplacement de 20 mm est
suffisant; il est de 20° pour un système de mesure angulaire.
Avec les systèmes de mesure absolus, une valeur absolue de position
est transmise à la commande à la mise sous tension. Ainsi, sans
déplacer les axes de la machine, la relation entre la position effective
et la position des chariots est rétablie immédiatement après la mise
sous tension.
X (Z,Y)
X
MP
Zref
Xref
M
