5.2 Simulation du cont
our
5.2 Simulation du contour
Fonctions de la simulation du contour
Pour simuler les contours, ceux-ci doivent avoir été programmés
(définition de la pièce brute, de la pièce finie, contours auxiliaires). Si
les définitions des contours sont incomplètes, la représentation est
effectuée „dans la mesure du possible“.
Avec la simulation du contour, vous pouvez
„ choisir entre les représentations de „coupe ou vue (projection)“.
„ vérifier la programmation du contour avec le dessin pas à pas du
contour.
„ vérifier les paramètres d'un élément du contour (mesure élément).
„ coter chaque point du contour par rapport à un point de référence
(cotation des points).
Commander la simulation du contour:
U Sélectionner „Nouv(eau)“: La simulation redessine le contour (les
modifications effectuées dans le programme sont prises en
compte).
U Sélectionner „Suite“: La simulation représente la séquence CN
(séquence source ou de base) suivante:

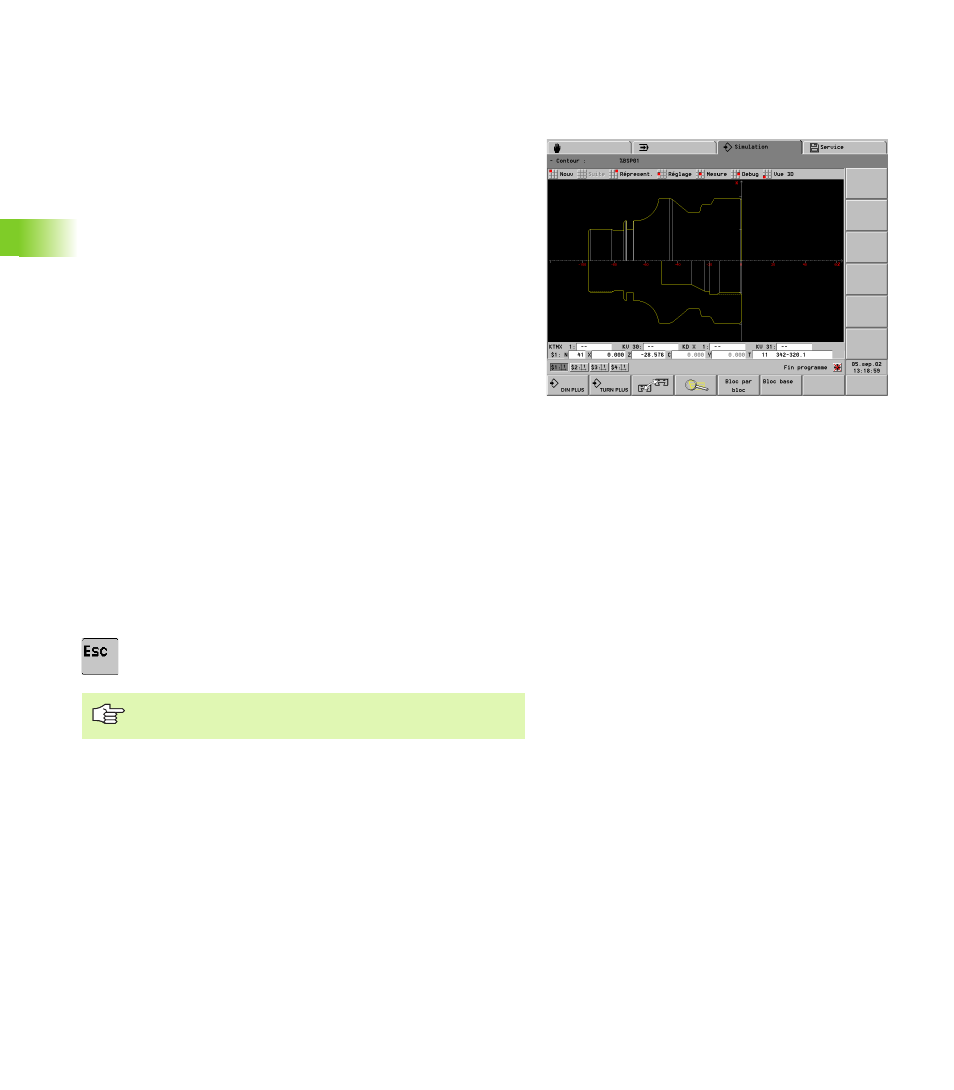

Représentation du contour:
U Sélectionner „Représent(ation)“: La CNC PILOT ouvre la boîte de
dialogue „Représentation contour“. Vous configurez:
„ (Représentation de la) coupe
„ (Représentation de la) projection
„ (Représentation de la) coupe & project. Représentation de la
„projection“ au dessus du centre de tournage et de la „coupe“ en
dessous.
U Retour au menu principal: Appuyer sur la touche ESC
Autres fonctions:
„ Sous-menu „Debug“: Si vous utilisez des variables dans la définition
du contour, vous pouvez les vérifier avec les fonctions de débogage:
voir “Simulation avec séquence start” à la page 390
„ Sous-menu „Vue 3D“: voir “Vue 3D” à la page 389
En mode „Bloc par bloc“ (pas-à-pas) ou „Bloc de base“, la
commande représente la coupe.
