378
5.1 Mode simulation gr
aphique

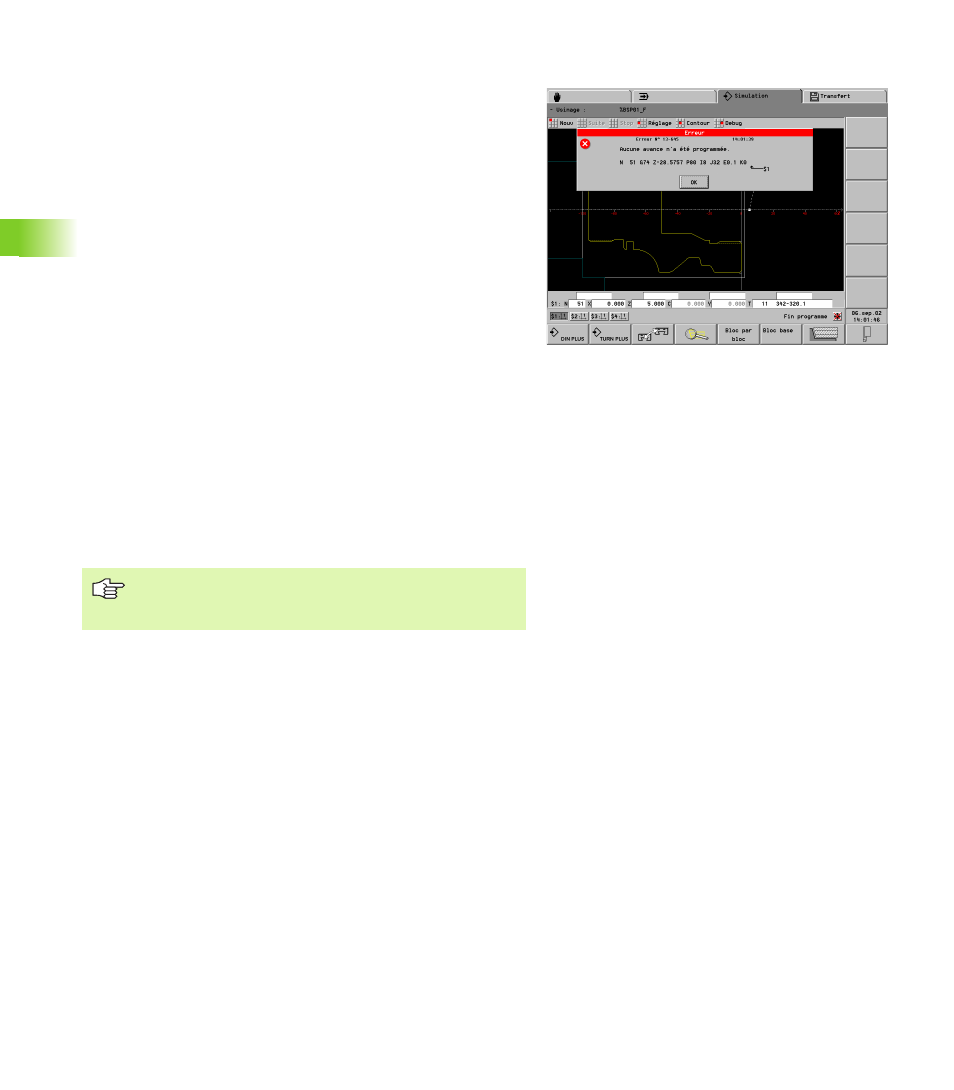

Messages d'erreur et d'avertissement
Si des avertissements sont émis pendant la compilation du
programme CN, ce fait est signalé sur la ligne en en-tête de l'écran.
Vous consultez ces avertissements pendant un arrêt de la simulation
ou après celle-ci:
U Sélectionner „Réglage > Avertissem(ents)“.
U S'il existe plusieurs avertissements: Passer au
message suivant avec ENTER
La CNC PILOT efface un avertissement dès que vous avez validé le
message avec ENTER. La commande peut mémoriser jusqu'à 20
avertissements.
Si des erreurs interviennent pendant la compilation du programme CN,
la simulation est aussitôt interrompue.
Activer la simulation
Charger le programme CN:
U Sélectionner „Prog > Charger“: La CNC PILOT affiche la boîte de
dialogue comportant tous les programmes CN.
U Sélectionner le programme CN et le charger
Valider le programme CN à partir de DIN PLUS:
U Sélectionner „Prog > de DIN PLUS“
Sélectionner le mode de simulation:
U „Contour“ appelle la simulation du contour
U „Usinage“ appelle la simulation de l'usinage
U „Mouvement“ appelle la simulation du déplacement
U „Vue 3D“ appelle la représentation 3D
Si vous avez modifié un programme dans l'éditeur DIN
PLUS, appuyez sur „Nouv(eau)“ pour simuler ce
programme CN modifié.
