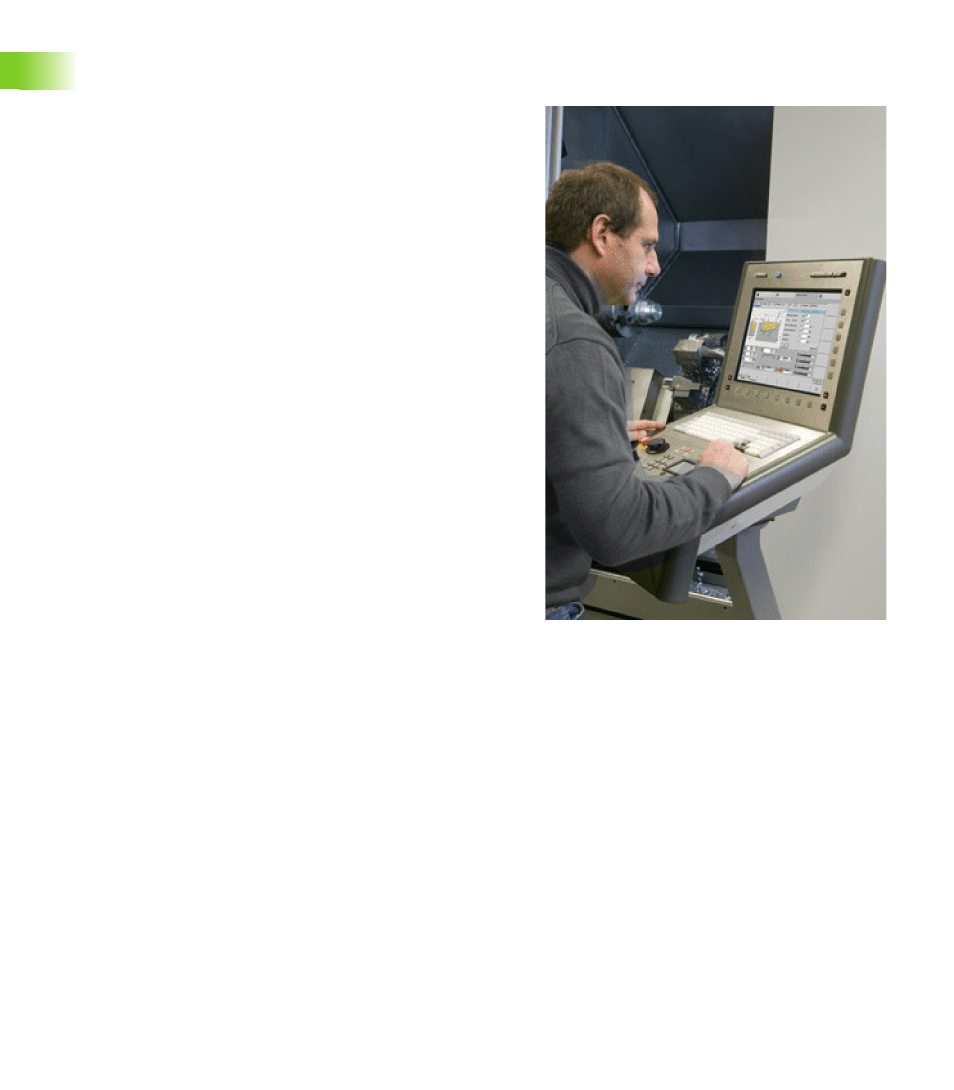

T 1.1 La CNC PILOT
La CNC PILOT est une commande de contournage destinée aux tours
complexes et aux centres de tournage. En plus des opérations de
tournage, la commande exécute des opérations de perçage et de
fraisage. Avec l'axe C, l'axe Y et l'axe B, elle peut réaliser des
opérations de perçage et de fraisage sur la face frontale et la face
arrière, sur la surface de l'enveloppe et sur des plans inclinés dans
l'espace. L'usinage intégral est également possible avec la CNC
PILOT.
La CNC PILOT commande jusqu'à six chariots, quatre broches, deux
axes C, un axe B et un magasin d'outils orienté emplacements. La
commande peut usiner simultanément jusqu'à quatre pièces.
Programmation
En fonction de la diversité des pièces et de votre propre organisation,
vous choisissez la méthode de programmation la plus intéressante.
Dans TURN PLUS, vous définissez le contour de la pièce brute et celui
de la pièce finie en utilisant le graphique interactif. Ensuite, vous
appelez la Création Automatique du Plan de travail (CAP) et obtenez
automatiquement le programme CN „par simple pression d'une
touche“. En alternative, vous disposez aussi de la Création Interactive
du Plan de travail (CIP). Avec la CIP, vous définissez la suite
chronologique de l'usinage, sélectionnez l'outil et agissez sur les
données technologiques de l'usinage.
Chaque phase d'usinage est affichée dans le graphique de test et peut
être immédiatement corrigée. Un programme DIN PLUS structuré
résulte de la création d'un programme au moyen de TURN PLUS.
TURN PLUS réduit au minimum les saisie de données –. mais impose
la définition des outils et des données de coupe.
Quand TURN PLUS ne parvient pas à générer un programme CN
optimal en raison des exigences technologiques, ou que vous tenez
avant tout à réduire la durée de l'usinage, programmez alors le
programme CN avec DIN PLUS ou bien optimisez le programme DIN
PLUS généré par TURN PLUS.
Avec DIN PLUS, vous définissez d'abord le contour de la pièce brute
et celui de la pièce finie. La „programmation géométrique simplifiée“
calcule les coordonnées non définies, par exemple si le plan n'est pas
conforme à la programmation des CN. Pour terminer, vous
programmez l'usinage de la pièce à l'aide de cycles d'usinage
performants.
TURN PLUS tout comme DIN PLUS gère les opérations d'usinage
avec l'axe C ou l'axe Y ainsi que l'usinage intégral. Pour l'usinage avec
l'axe B, vous disposez des cycles DIN PLUS.
Avec DIN PLUS, comme pour la programmation DIN classique, vous
réalisez l'usinage de la pièce au moyen des déplacements linéaires et
circulaires et des cycles courants de tournage.
