2.1 Interface utilisateur

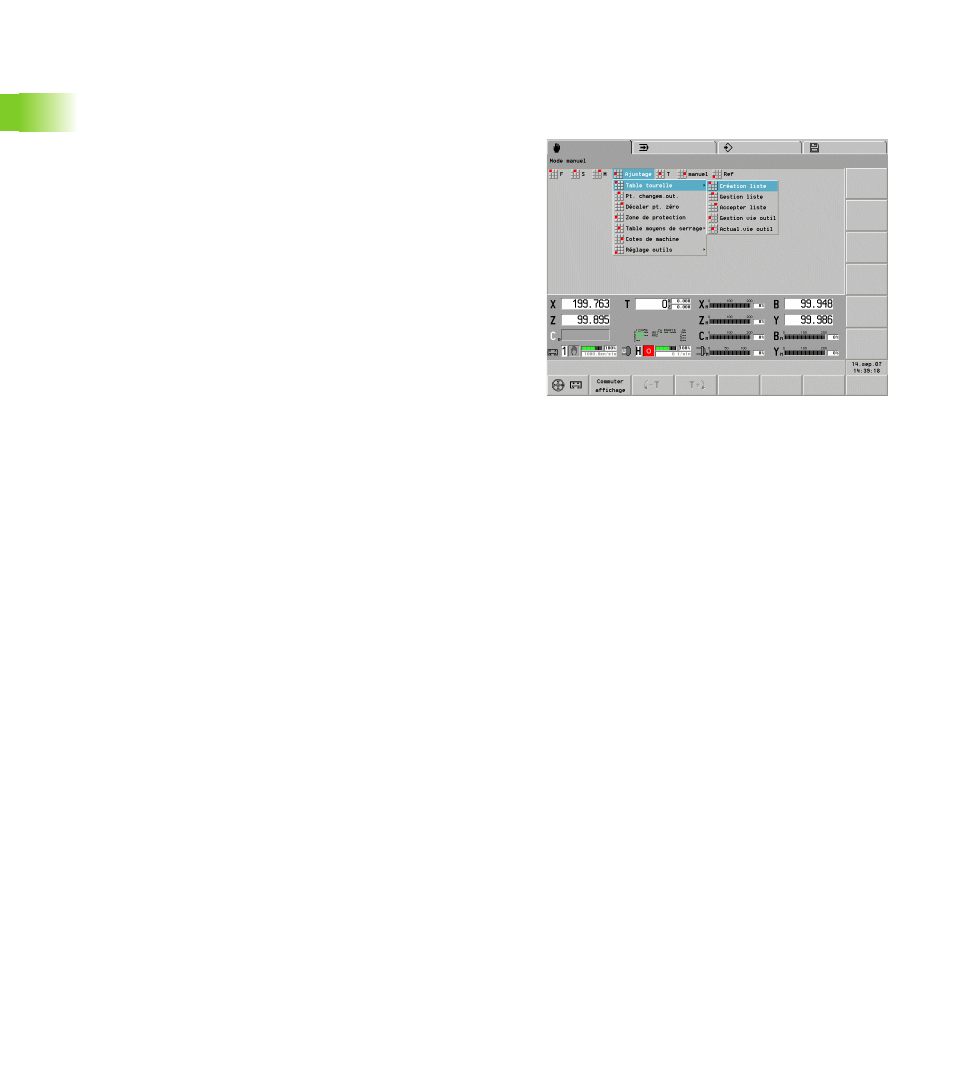

Affichages à l'écran
1 Barre des modes de fonctionnement: Affiche l'état des modes
de fonctionnement.
„ Le mode de fonctionnement actif est en gris foncé.
„ Modes de fonctionnement de programmation et
d'organisation:
„ Le mode de fonctionnement sélectionné est indiqué à droite
du symbole.
„ D'autres informations telles que le programme sélectionné,
le sous-menu, etc. sont affichées sous les symboles des
modes de fonctionnement.
2 On utilise la barre des menus et les menus déroulants pour
sélectionner les fonctions.
3 Fenêtre de travail: La disposition et le contenu dépendent du
mode de fonctionnement.
4 Affichage de la machine: Etat actuel de la machine (position de
l'outil, situation du cycle et de la broche, outil actif, etc.)
L'affichage de la machine peut être configuré.
5 Barre d’état
„ Simulation, TURN PLUS: Affichage des réglages actuels ou
remarques concernant l'étape d'utilisation suivante.
„ Autres modes de fonctionnement: Affichage du dernier
message d'erreur
6 Champ de date et signal de service
„ Affichage de la date et de l'heure
„ Un arrière plan en couleur signale une erreur ou un message
PLC.
„ Le „signal de service“ affiche l'état de la maintenance de la
machine.
7 Barre de softkeys: Affiche la signification actuelle des softkeys.
8 Barre verticale de softkeys: Affiche la signification courante
des softkeys. Autres informations: voir manuel de la machine.
