CNC PILOT 4290 HEIDENHAIN 629
8.1 Banque de données des outils
Autres informations:
„ Boîte de dialogue 3: voir “Outils multiples, contrôle de la durée de
vie” à la page 630
„ voir “Remarques sur les données d'outils” à la page 632
„ voir “Porte-outils, logement d'outil” à la page 634

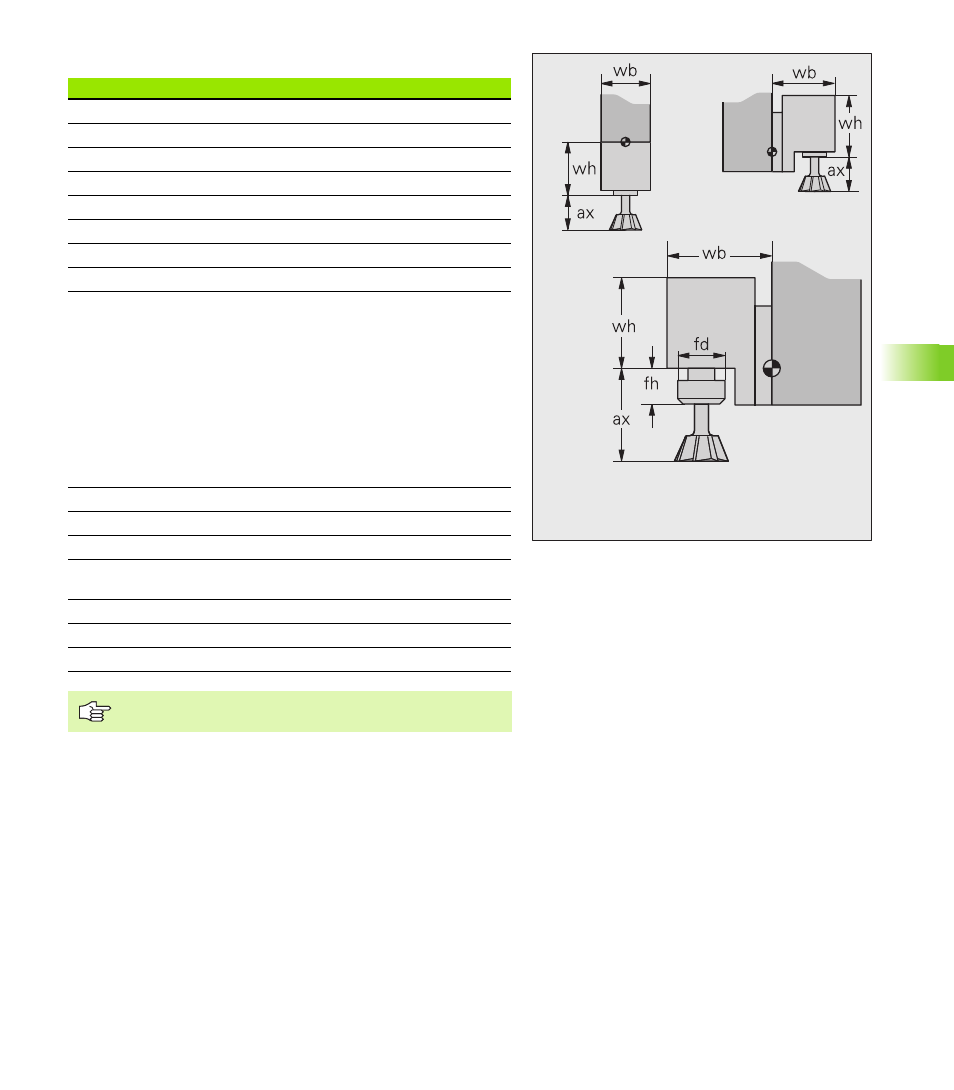

Paramètres dans la boîte de dialogue 2 G S TP
Pte-out. DIN: Type de porte-outils – • –
H.p.out. (wh): Hauteur du porte-outils – • –
Lar. po. (wb): Largeur du porte-outils – • –
Dm. mand. (fd): Diamètre du mandrin – • –
H. mandr. (fh): Hauteur du mandrin – • –
L. sail. (ax): Longueur émergente – • –
Pas (hf): Pas de vis • – –
Nb rot. (gb): Pour filetage multi-filets – – –
Type de denture de la fraise:
„ 0: Indéfini
„ 1: droifac (droite face frontale)
„ 2: hélifac (hélicoïdale face frontale)
„ 3: droicir (droite pourtour)
„ 4: hélicir (hélicoïdale pourtour)
„ 5: dFacCir (droite face frontale et pourtour)
„ 6: hFacCir (hélicoïdale face frontale et pourtour)
„ 7: Denture spéciale
– – •
dispo.: Disponibilité physique – – •
Nr.de figure – • –
Matériau de coupe – – •
Corr. CSP: Facteur de correction pour la vitesse de
coupe – – •
Corr. FDR: Facteur de correction pour l'avance – – •
Deep-Korr: Facteur de correction prof. de coupe – – •
Type logement • – •
Mandrin: Aucun mandrin n'est représenté si fd=0/fh=0.
