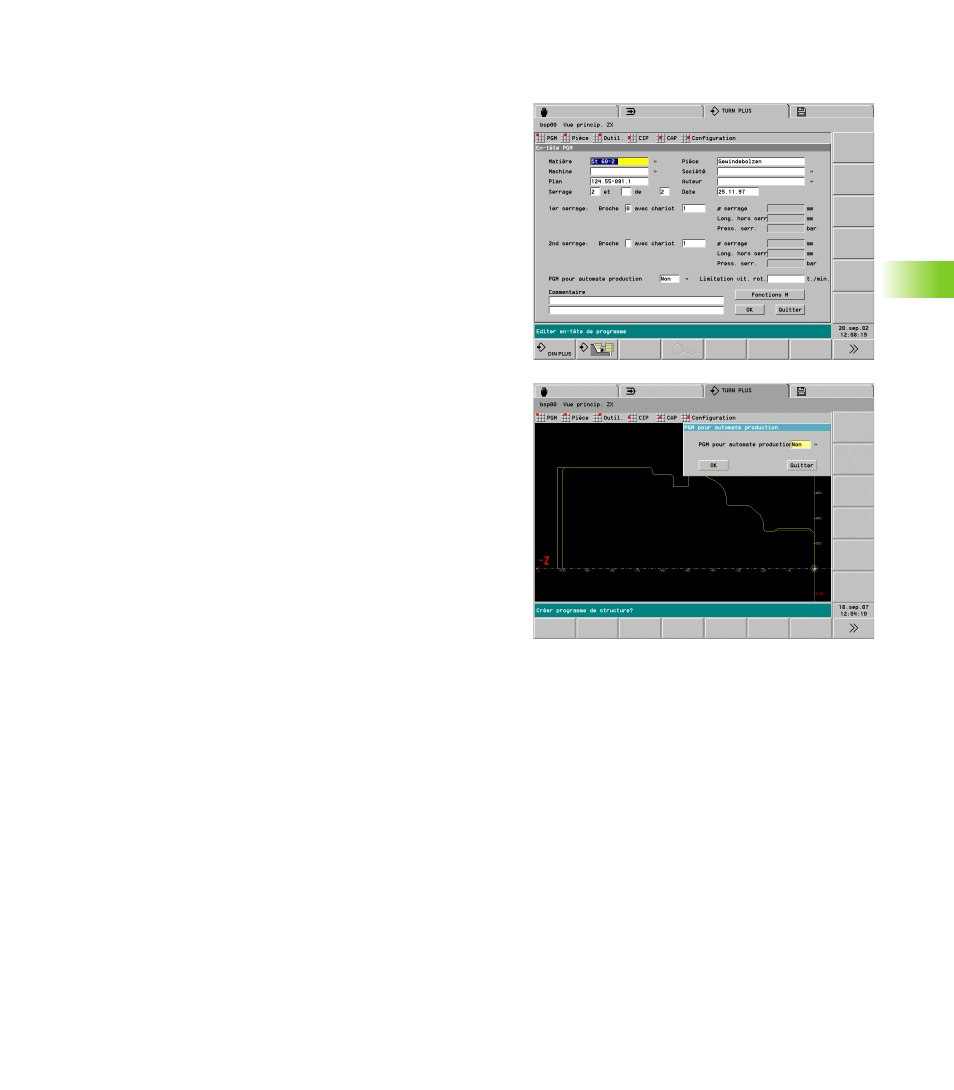

6.2 En-tête de programme
L'EN-TETE de PROGRAMME comporte:
„ Matière: Pour calculer les valeurs de coupe.
„ Affectation broche – chariot 1er serrage
„ Affectation broche – chariot 2ème serrage: Pour l'usinage
intégral, introduisez la broche et le chariot correspondant au serrage.
Avec plusieurs chariots, introduisez successivement les numéros
des chariots (exemple: „12“ = $1 et $2).
„ Limite de la vitesse de rotation (SMAX est définie dans „Paramètre
d'usinage 2 – Paramètres technologiques globaux“):
„ Aucune introduction: SMAX correspond à la limite de la vitesse de
rotation
„ Introduction < SMAX: La valeur introduite correspond à la limite
de la vitesse de rotation
„ Introduction > SMAX: SMAX correspond à la limite de la vitesse
de rotation
„ Bouton „Fonctions M“: Vous pouvez définir jusqu'à cinq fonctions
M dont TURN PLUS tient compte lors de la création du programme
CN:
„ au „début de l'usinage“
„ après un changement d'outil (commande T)
„ à la fin de l'usinage
„ Champ „Programme de structure“: Si vous choisissez „Oui“,
TURN PLUS génère le programme CN en tant que „programme de
structure“ (condition: La pièce est usinée en „usinage intégral“ sur
une machine équipée d'une contre-broche). Un sous-programme
est généré en interne pour chaque opération d'usinage. Le
programme principal contient les commandes générales et les
appels de sous-programmes.
Vous pouvez modifier le réglage du champ „Programme de structure“
dans la boîte de dialogue „Programme de structure“. Vous appelez
cette boîte de dialogue avec „Pièce > Programme de structure“.
Avec la fonction „Outil.“, TURN PLUS détermine les données
suivantes pour l'en-tête du programme (voir “Serrage côté broche” à
la page 491):
„ Diamètre de serrage
„ Longueur hors serrage
„ Pression de serrage
Les autres champs contiennent des informations d'organisation et
des Informations de paramétrage qui n'influent pas sur l'exécution
du programme.
Les informations de l'en-tête du programme sont marquées d'un „#“
dans le programme DIN.
