5.3 Simulation de l'usinag
e

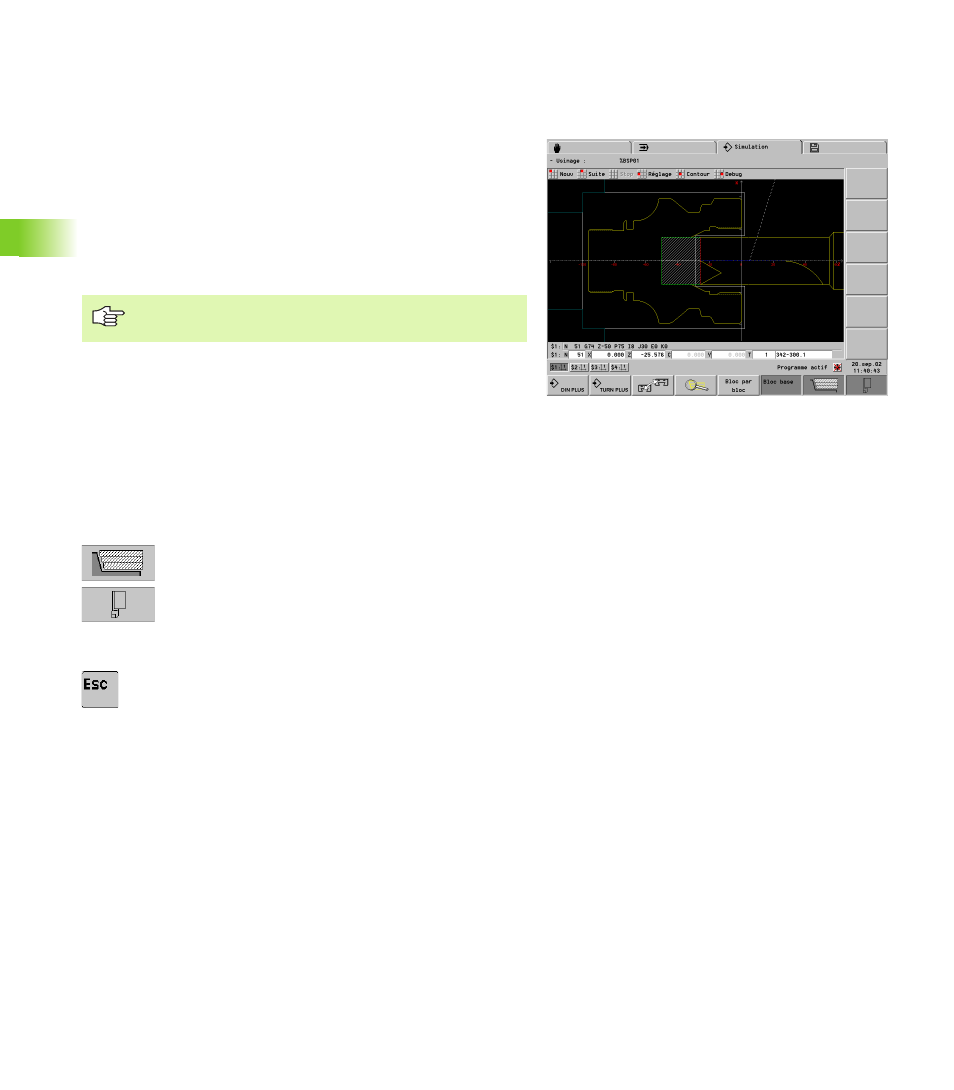

5.3 Simulation de l'usinage
Vérifier l'usinage de la pièce
Avec la simulation de l'usinage, vous pouvez:
„ contrôler les trajectoires de l'outil
„ vérifier la répartition des passes
„ calculer la durée d'usinage
„ surveiller les zones de protection et les violations de fins de course
„ visualiser les variables et les initialiser
„ enregistrer le contour usiné
Commander la simulation:
U Sélectionner „Nouv(eau)“: La CNC PILOT simule à nouveau
l'usinage (les modifications effectuées dans le programme sont
prises en compte).
U Sélectionner „Suite“: La CNC PILOT simule la séquence CN
(séquence source ou de base) suivante:
U Sélectionner „Stop“: La simulation est arrêtée. Vous pouvez
modifier la configuration ou „adapter (actualiser) le contour“.
Choisir la représentation de la trajectoire et de l'outil:
U Représentation des trajectoires: Ligne ou trace
(trajectoire de la dent)
U Représentation de l'outil: Point lumineux ou outil
Retour au menu principal:
U Appuyer sur la touche ESC
Autres fonctions:
„ Sous-menu „Réglage > Avertissem(ents)“: voir “Messages
d'erreur et d'avertissement” à la page 378
„ Sous-menu „Réglage > Temps“: Commute vers l'affichage des
durées d'usinage (voir “Calcul de temps, analyse des points de
synchronisation” à la page 394)
„ Sous-menu „Debug“: Si vous utilisez des variables pour l'usinage
de la pièce, vous pouvez les vérifier avec les fonctions de débogage:
voir “Simulation avec séquence start” à la page 390
Vous réglez la vitesse de simulation de l'usinage dans le
paramètre-commande 27.
