G840 – Calculer les positions de pré-perçage
„G840 A1 ..“ détermine les positions de pré-perçage et les mémorise
dans la référence indiquée dans „NF“. Ne programmez que les
paramètres indiqués dans le tableau suivant.
Voir également:
„ G840 – Principes de base: Page 267
„ G840 – Fraisage: Page 269
Paramètres – Déterminer les positions de pré-perçage

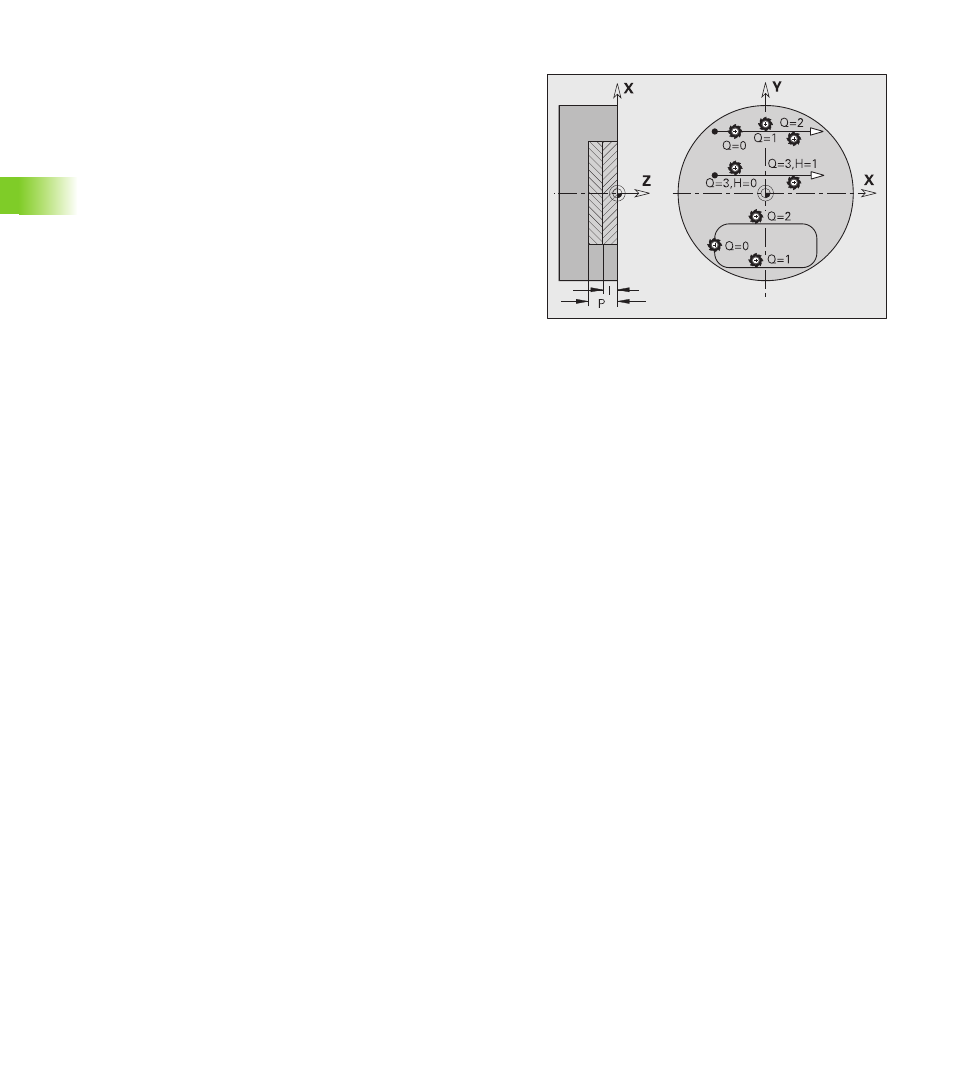

Q Type de cycle (= lieu du fraisage)
„ Contour ouvert. En cas de recoupements, „Q“ définit si la
première section (à partir du point initial) ou bien tout le
contour doit être usiné.
„ Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
„ Q=1: Usinage à gauche du contour. En cas de
recoupements, ne tenir compte que de la première
section du contour.
„ Q=2: Usinage à droite du contour. En cas de
recoupements, ne tenir compte que de la première
section du contour.
„ Q=3: Non autorisé
„ Q=4: Usinage à gauche du contour. En cas de
recoupements, tenir compte de tout le contour.
„ Q=5: Usinage à droite du contour. En cas de
recoupements, tenir compte de tout le contour.
„ Contour fermé
„ Q=0: Centre de la fraise sur le contour (position de pré-
perçage = point initial).
„ Q=1: Fraisage intérieur
„ Q=2: Fraisage extérieur
„ Q=3..5: Non autorisé
NS Numéro de séquence – Début de la section de contour
„ Figures: Numéro de séquence de la figure
„ Contour libre fermé: Premier élément du contour (pas le
point initial)
„ Contour fermé: Premier élément du contour (pas le point
initial). „NS – NE“ définit le sens du contour.
NE Numéro de séquence – Fin de la section de contour
„ Figures, contour libre fermé: Pas d'introduction
„ Contour ouvert: Dernier élément du contour
„ Le contour comporte un seul élément:
„ Pas d'introduction: Usinage dans le sens du contour
„ NS=NE programmé: Usinage dans le sens inverse du
contour
