352
4.39 Usinag
e intégr
al Usinage intégral avec contre-broche
G30: Le programme expert commande l'inversion de l'axe Z et la
conversion des arcs de cercle (G2, G3, ..). La conversion des arcs de
cercle est nécessaire pour le tournage et pour l'usinage avec l'axe C.
G121: Le programme expert décale le contour et inverse le système
de coordonnées (axe Z). Toute autre programmation de G121 est
généralement inutile pour l'usinage de la face arrière (2 ème serrage).

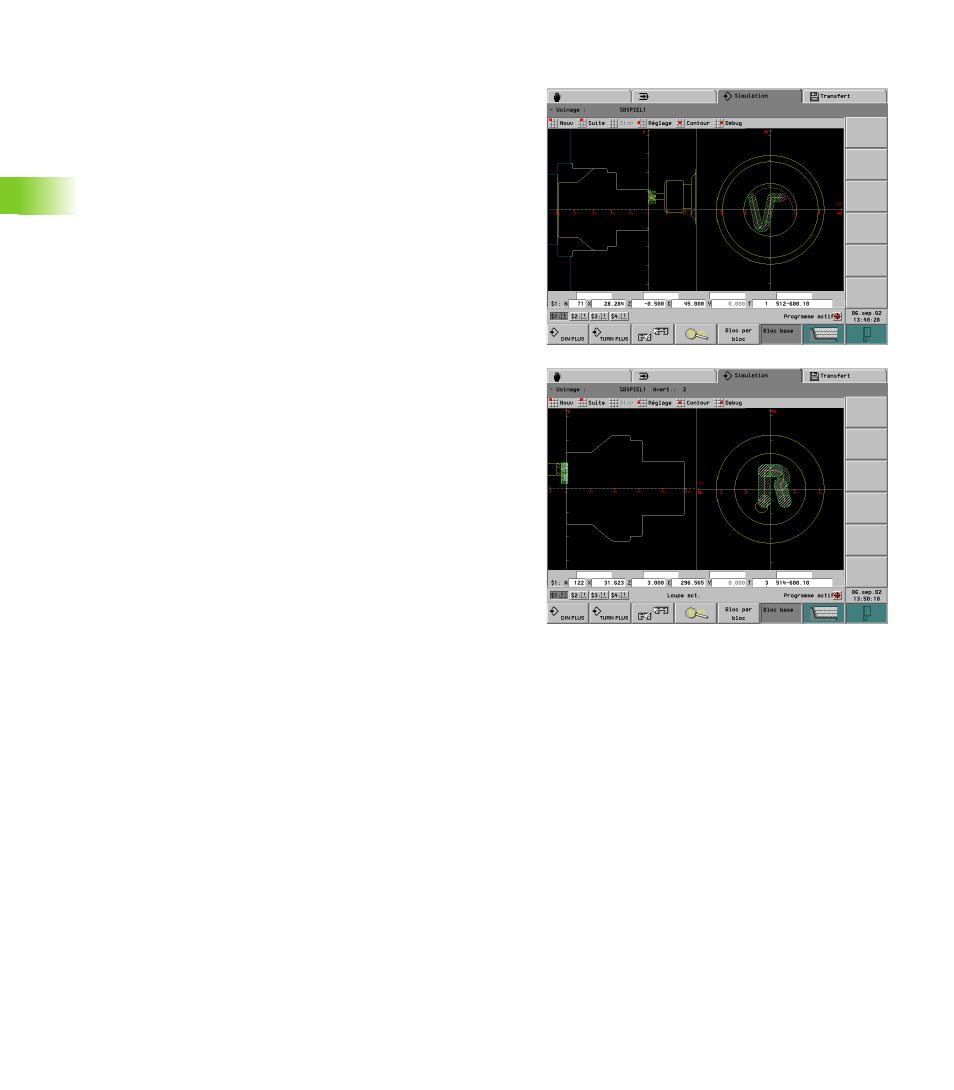

Exemple: La pièce est usinée sur la face frontale, transmise à la
contre-broche via le programme expert, puis terminée sur la face
arrière (voir figures).
Le programme expert prend en charge les opérations suivantes:
„ Transférer la pièce en synchronisation angulaire à la contre-broche
„ Inverser les trajectoires pour l'axe Z
„ Activer la liste de conversions
„ Inverser la définition du contour et la décaler pour le 2ème serrage
L'inversion/conversion pour l'usinage sur la face arrière (programme
expert) est désactivée avec la commande G30 en fin de programme.
