CNC PILOT 4290 HEIDENHAIN
145
4.4 Indicatif de section de pr
ogr
amme
Section MOYEN SERRAGE
La section de programme MOYEN SERRAGE x (x: 1..4) définit
l'occupation de la broche x. Avec les numéros d'identification pour
mandrin de serrage, mors de serrage et serrage auxiliaire (contre-
pointe, etc.), vous créez la „table des moyens de serrage“.
Introduire les données des moyens de serrage:
U
Sélectionner „Amorce > Moyen de serrage“. La CNC
PILOT positionne le curseur dans la section MOYEN
SERRAGE.
U
Positionner le curseur
U

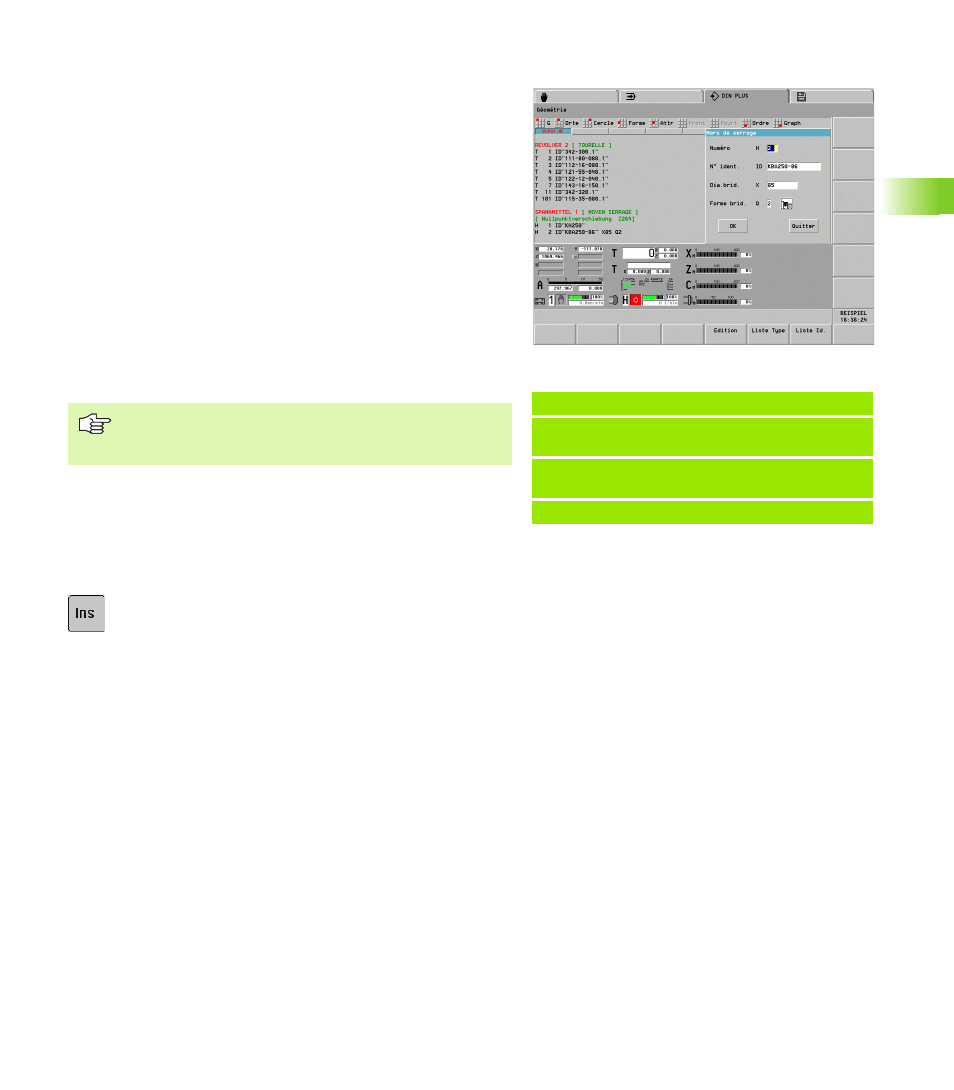

Appuyer sur la touche INS: L'éditeur ouvre la boîte de
dialogue „Moyen de serrage“.
U
Editer la boîte de dialogue
Modifier les données du moyen de serrage:
U
Positionner le curseur sur le moyen de serrage
U
Appuyer sur ENTER
U
Editer la boîte de dialogue „Moyen de serrage“
Exemple: „Table des moyens de serrage“
MOYEN SERRAGE 1
H1 ID"KH250"
[mandrin de serrage]
H2 ID"KBA250-77"
[mors de serrage]
. . .
Paramètres de la boîte de dialogue „Moyen de serrage“
H
Numéro du moyen de serrage (référence pour G65)
H=1: Mandrin de serrage
H=2: Mors de serrage
H=3: Serrage auxiliaire – côté broche
H=4: Serrage auxiliaire – côté contre-poupée
ID
Numéro d'identification du moyen de serrage (référence à la
banque de données)
X
Diamètre de serrage du mors de serrage
Q
Forme du serrage pour les mors de serrage (voir G65)
La „table des moyens de serrage“ est exploitée dans la
simulation (G65). Elle n'a aucune répercussion sur
l'exécution du programme.
