CNC PILOT 4290 HEIDENHAIN
439
6.8 Cont
ours a
v
e
c l'ax
e C

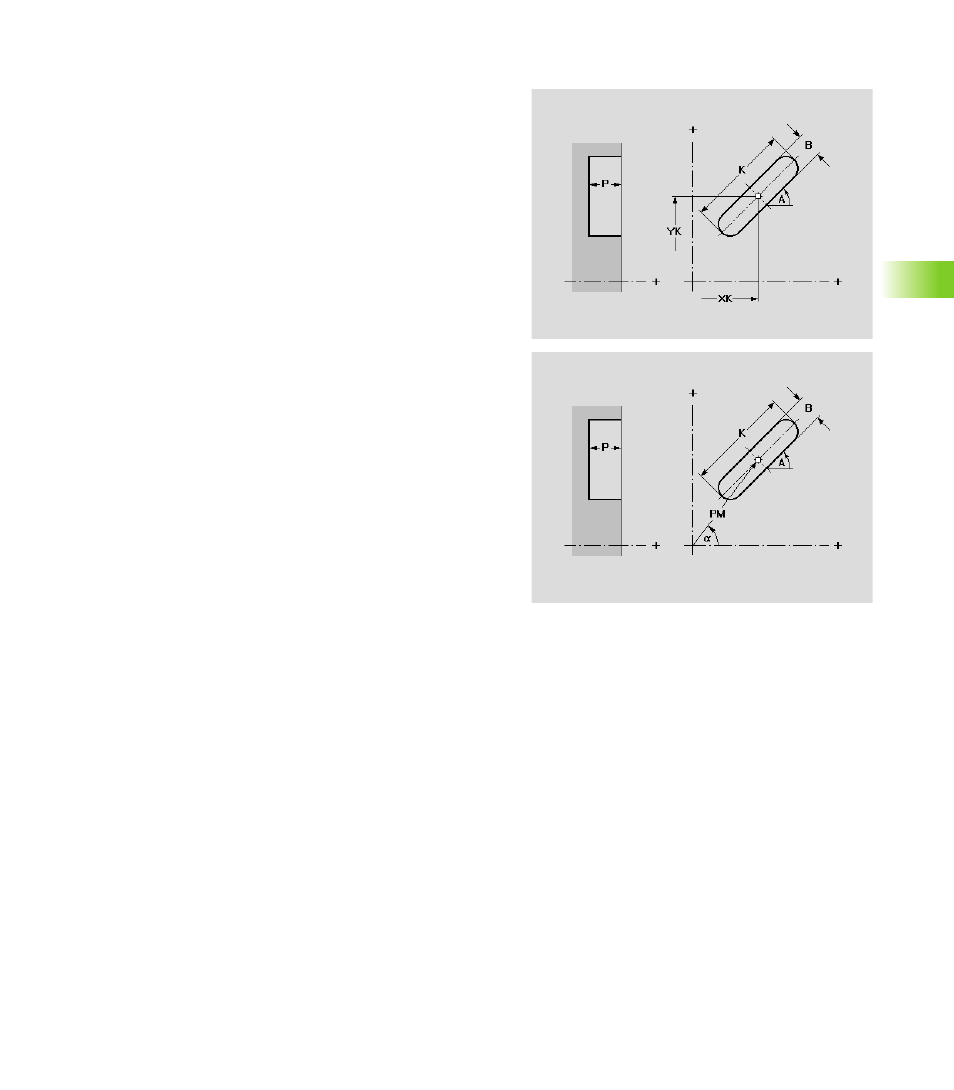

Face frontale ou face arrière: Rainure linéaire
La fonction définit une rainure linéaire sur la face frontale/arrière.
Paramètres
XK
Centre en coordonnées cartésiennes
YK
Centre en coordonnées cartésiennes
a
Centre en coordonnées polaires (référence angulaire:
Axe XK positif)
PM
Centre en coordonnées polaires
A
Angle axe longitudinal de la rainure (référence: axe XK)
K
Longueur de la rainure
B
Largeur de la rainure
P
Profondeur de la figure
