Filet

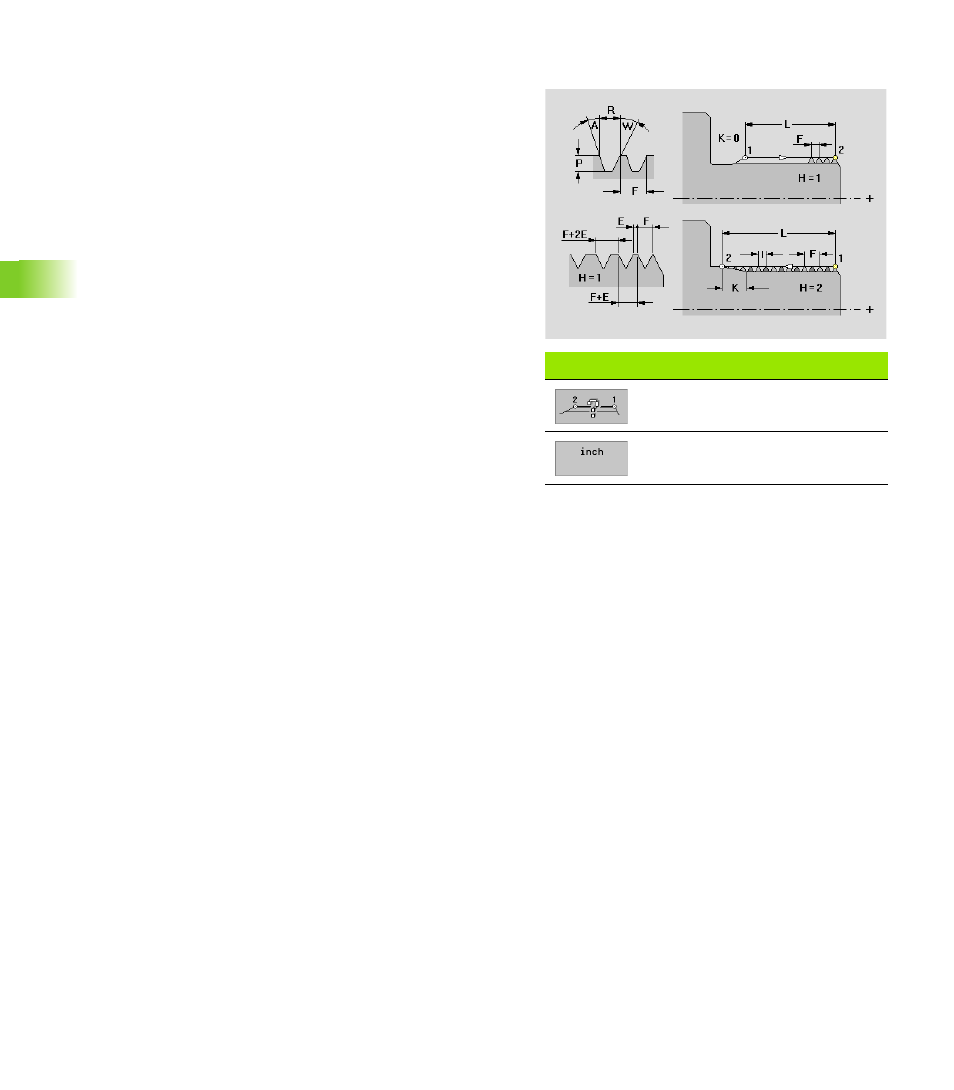

L'appel de l'élément affiche les types de filets.
Softkeys pour le „Filet“
Sélectionner le point de référence
„Pas du filet ou „Nombre de filets au
pouce“
Paramètres
Q Types de filets:
„ Filet à pas fin ISO métrique (DIN 13 partie 2, série 1)
„ Filet ISO métrique (DIN 13 partie 1, série 1)
„ Filet conique ISO métrique (DIN 158)
„ Filet conique ISO métrique (DIN 158)
„ Filet trapézoïdal ISO métrique (DIN 103 partie 2, série1)
„ Filet trapézoïdal plat métrique (DIN 380 partie 2, série 1)
„ Filet à dent de scie métrique (DIN 513 partie 2, série 1)
„ Filet rond cylindrique (DIN 405 partie 1, série 1)
„ Filet cylindrique Whitworth (DIN 11)
„ Filet conique Whitworth (DIN 2999)
„ Filet pas de gaz Whitworth (DIN 259)
„ Filet non standard
„ Filet UNC US à pas grossier
„ Filet UNC US à pas fin
„ Filet UNEF US à pas extra-fin
„ Filet conique pas de gaz NPT US
„ Filet conique pas de gaz Dryseal NPTF US
„ Filet cylindrique pas de gaz NPSC US avec graissage
„ Filet cylindrique pas de gaz NPFS US sans graissage
V Sens de rotation:
„ Filet à droite
„ Filet à gauche
D Sélectionner le point de référence (voir tableau des softkeys):
„ 1: Début du filet au point initial de l'élément
„ 2: Début du filet au point final de l'élément
F Pas du filet ou nombre de filets au pouce (voir tableau des
softkeys)
„ Pas du filet
„ Nombre de filets au pouce
E Pas du filet variable, agrandit/réduit de E le pas du filet par tour,
(par défaut: 0)
