6.7 Eléments de super
position
Ponton
Point de référence: centre de l'élément du fond
Superposition linéaire
Paramètres
XF Décalage du point de référence
ZF Décalage du point de référence
R „ R>0: Rayon de l'arrondi
„ R=0: Pas d'arrondi
A Angle d'ouverture
LS Longueur des côtés de la cale (les parties d'élément qui
dépassent sont coupées aux points de superposition)
B Largeur de l'élément du fond
W Angle de rotation: Le contour superposé pivote en fonction
de l'„angle de rotation“
Softkeys „Superposition linéaire“
Indiquer la longueur (au lieu du point
final)
Indiquer l'angle
Paramètres
X Point initial, position du dernier élément de superposition
Z Point initial, position du premier élément de superposition

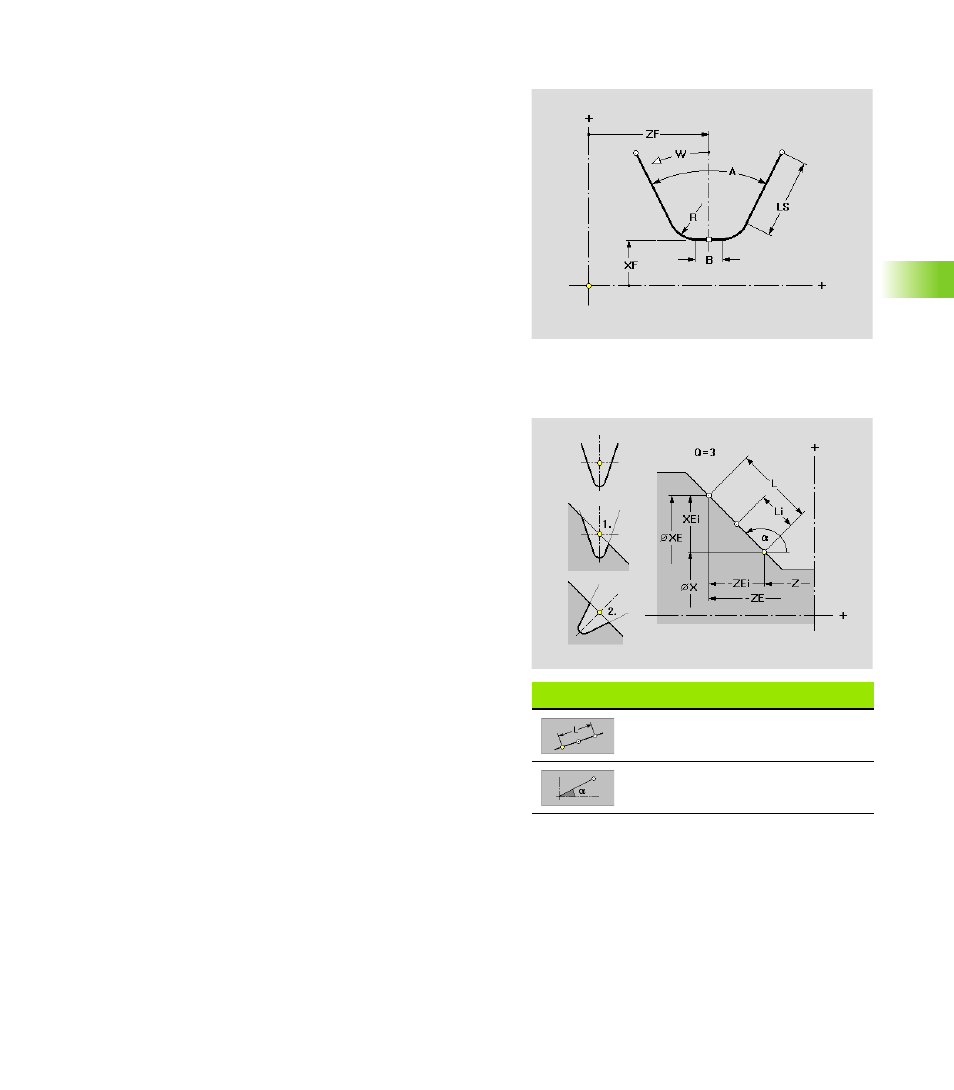

Position (voir figure d'aide)
„ 1: Position d'origine: Insère le contour superposé
„d'origine“ dans le contour d'appui.
„ 2: Position normale: Fait pivoter le contour de
superposition de l'angle d'inclinaison de l'élément d'appui
du contour et l'insère ensuite dans le contour d'appui.
Q Nombre d'éléments de superposition
XE Point final, position du dernier élément de superposition
ZE Point final, position du dernier élément de superposition
XEi Point final incrémental
ZEi Point final incrémental
L Distance entre le premier et le dernier élément de
superposition
Li Distance entre les éléments de superposition
a Angle (par défaut: Angle de l'élément de contour d'appui)
