5.1 Mode simulation gr
aphique

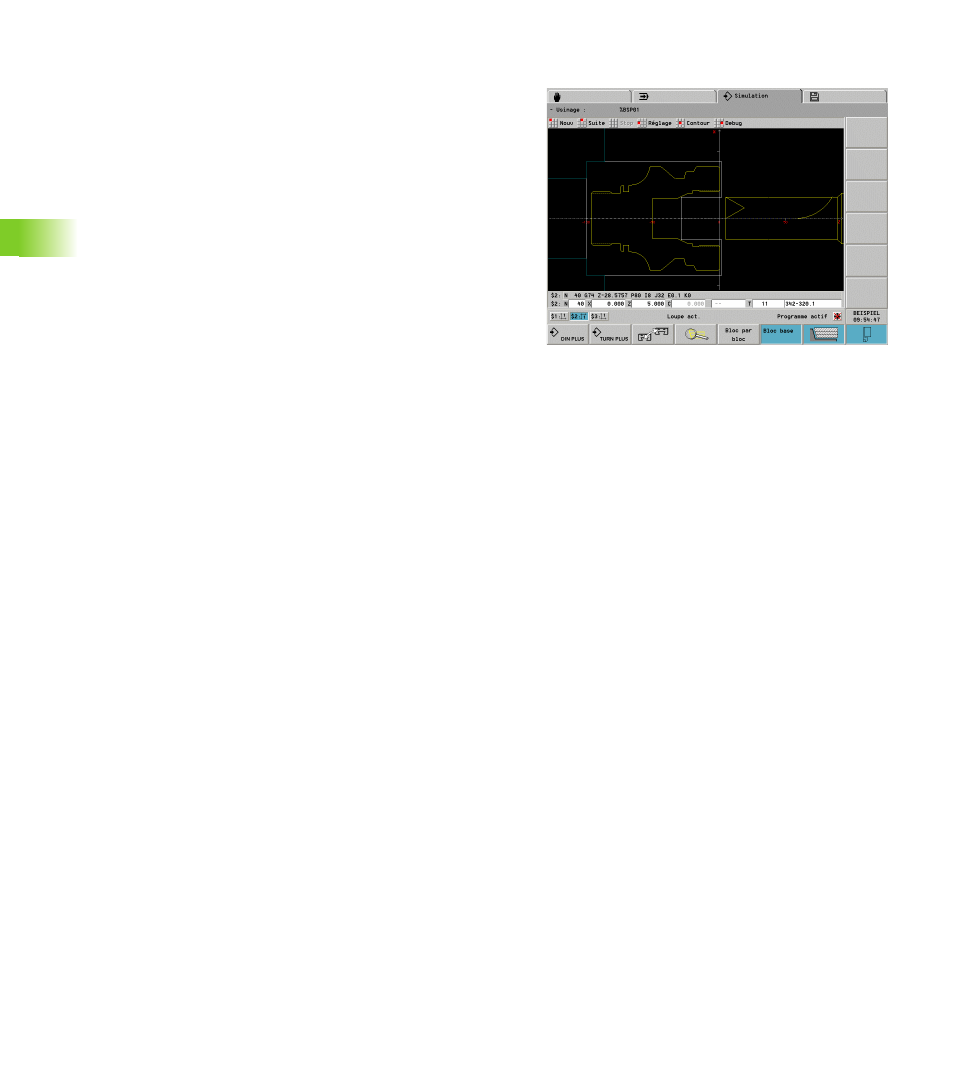

Eléments représentés à l'écran
„ Systèmes de coordonnées: Le point zéro du système de
coordonnées correspond au point zéro pièce. Les flèches des axes
X et Z sont dirigées dans le sens positif. Si le programme CN usine
plusieurs pièces, la commande affiche les systèmes de
coordonnées de tous les chariots concernés.
„ Représentation de la pièce brute
„ Programmée: Pièce brute programmée
„ Non programmée: „Pièce brute standard“ du paramètre-
commande 23
„ Représentation de la pièce finie (et des contours auxiliaires)
„ Programmée: Pièce finie programmée
„ Non programmée: Aucune représentation
„ Plan d'usinage incliné: La simulation représente le plan incliné
comme contour auxiliaire s'il est défini avec „POURTOUR_Y ..“.
„ Représentation de l'outil: La CNC PILOT génère l'image de l'outil
à partir des paramètres de la banque de données d'outils. La
représentation de l'outil complet ou seulement celle de la „zone de
coupe“ est à définir dans „Numéro image“ (numéro image=–1:
Aucune représentation d'outil).
„ Programmé dans le programme CN: L'outil programmé dans la
section TOURELLE sera utilisé
„ Non programmé dans le programme CN: La ligne de la liste
d'outils sera utilisée
„ Représentation des moyens de serrage: La simulation représente
les moyens de serrage si vous les avez programmés dans le
programme CN avec „G65 Moyens de serrage pour graphisme“.
La CNC PILOT génère l'image du moyen de serrage à partir des
paramètres de la banque de données des moyens de serrage.
„ Point lumineux: Le point lumineux (petit rectangle blanc)
représente la pointe théorique de l'outil.
Affichages
L'affichage des séquences affiche les séquences CN programmées
(séquences CN source). Réglages dans la boîte de dialogue „Sélection
fenêtre“ (voir “Fenêtre de simulation” à la page 374):
„ Affichage des séquences pour les chariots sélectionnés
„ Affichage des séquences pour les chariots cochés dans la boîte de
dialogue „Sélection fenêtre“
En alternative à l'affichage des séquences, la simulation affiche quatre
variables: voir “Fonctions de débogage” à la page 390
