240
4.21 Cy
cles simples de t
our
nag
e

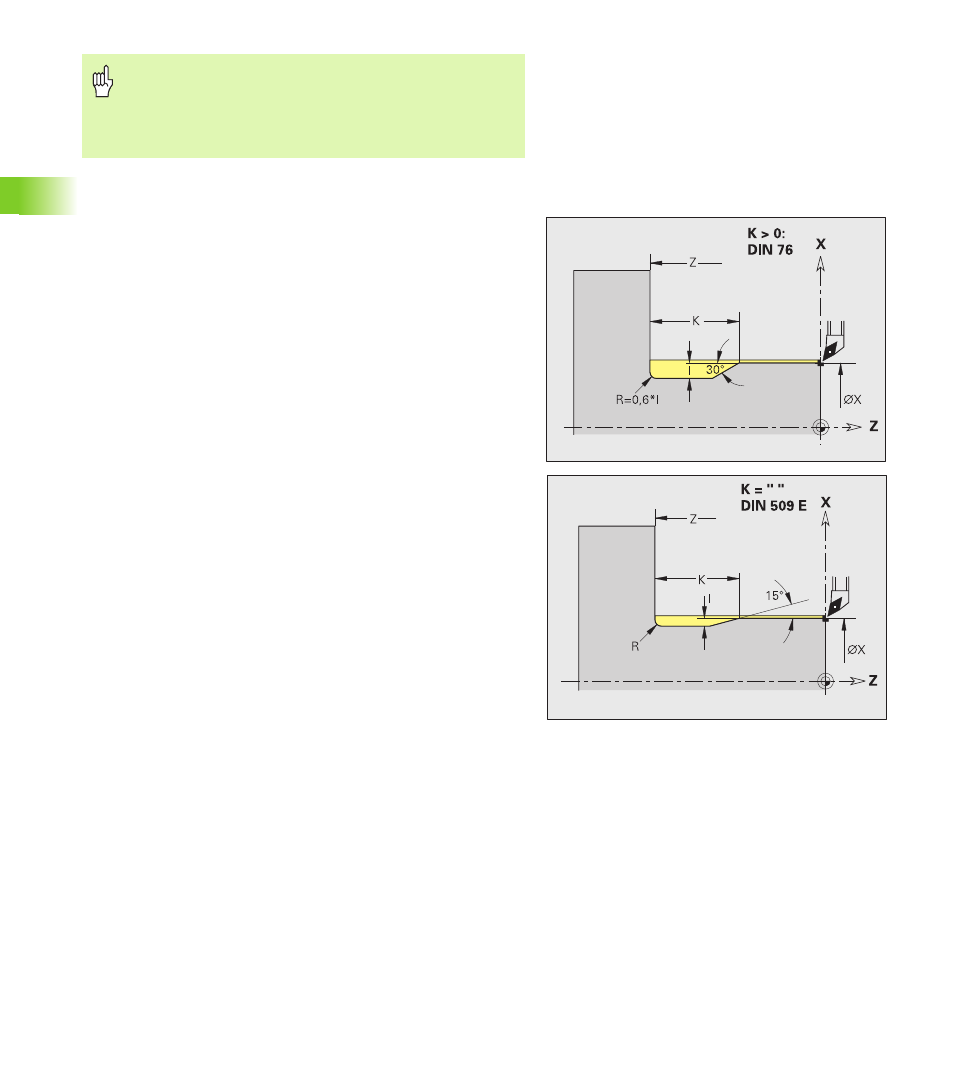

Cycle de dégagement G85
G85 réalise des dégagements selon DIN 509 E, DIN 509 F et DIN 76
(dégagements de filetage). La CNC PILOT détermine le type de
dégagement à l'aide de „K“.
G85 usine le cylindre de devant si vous positionnez l'outil sur le
diamètre X „avant“ le cylindre.
Les arrondis du dégagement de filetage sont exécutés avec le rayon
0,6 * I.
Attention, risque de collision!
Après une coupe, l'outil retourne en diagonale afin de se
positionner pour la coupe suivante. Si nécessaire,
programmez une autre trajectoire en avance rapide afin
d'éviter une collision.
Paramètres
X Point-cible (cote de diamètre)
Z Point-cible
I Profondeur (cote de rayon)
„ DIN 509 E, F: Surépaisseur de finition (par défaut: 0)
„ DIN 76: Profondeur du dégagement
K Largeur du dégagement et type de dégagement
„ K Pas d'introduction: DIN 509 E
„ K=0: DIN 509 F
„ K>0: Largeur du dégagement pour DIN 76
E Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
Voir également tableaux suivants
