5.5 Vue 3D

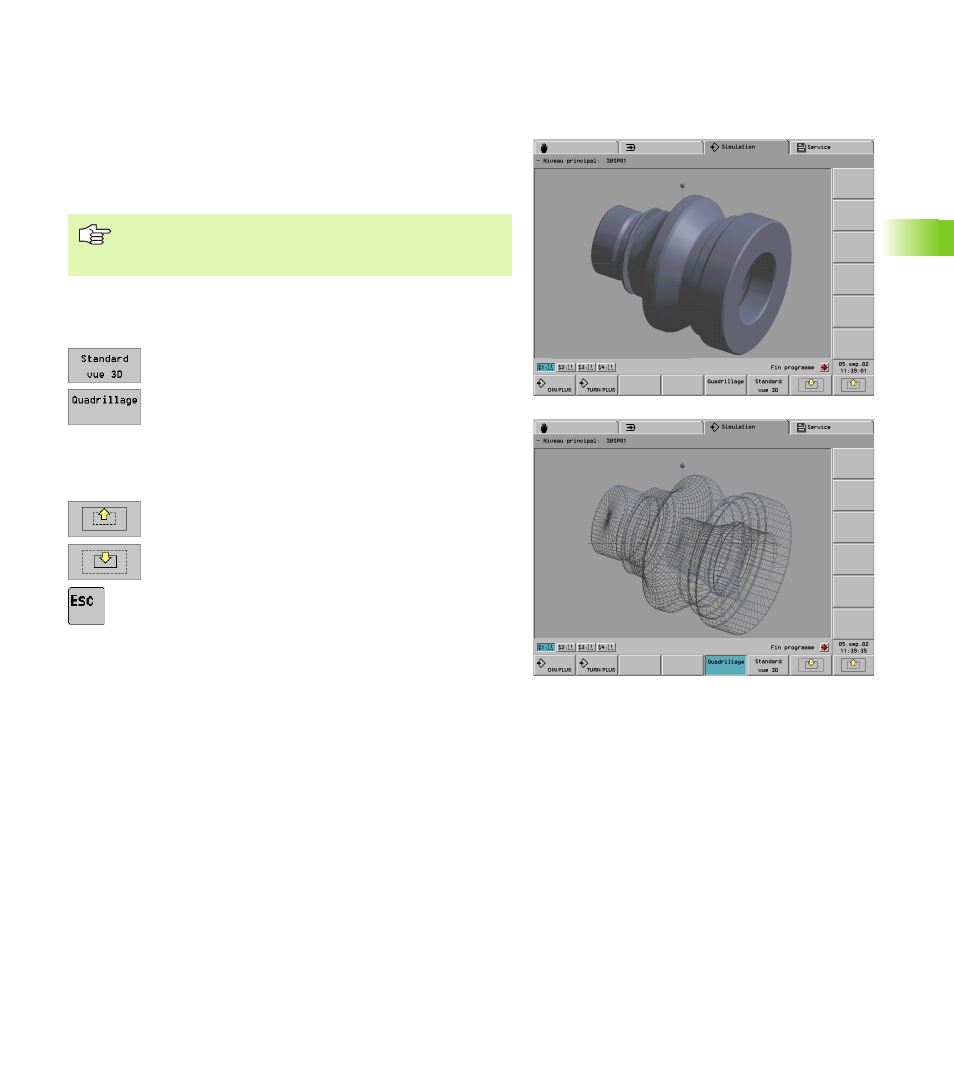

Agir sur la représentation 3D
Avec la vue 3D, la CNC PILOT affiche la pièce en tenant compte de
l'état d'usinage résultant de la simulation. Si vous appelez la
représentation 3D à partir du menu principal ou de la simulation du
contour, la CNC PILOT représente alors la pièce finie.
Appeler la représentation 3D:
U Sélectionner „Vue 3D“ ou „Contour > „Vue 3D“
U Représentation sous forme d'un „modèle compact“
en vue standard (non tournée, non agrandie/réduite)
U Représentation sous forme d'un „modèle filaire“
Tourner la pièce:
U Appuyer sur les touches de curseur, touche plus ou
moins
Agrandir la représentation:
U Appuyer sur la softkey ou sur „Page suivante“
Réduire la représentation:
U Appuyer sur la softkey ou sur „Page précédente“
Quitter la vue 3D:
U Appuyer sur la touche ESC
La vue 3D tient compte des contours générés par le
tournage mais pas des opérations d'usinage sur les axes
C, Y ou B.
