376
5.1 Mode simulation gr
aphique

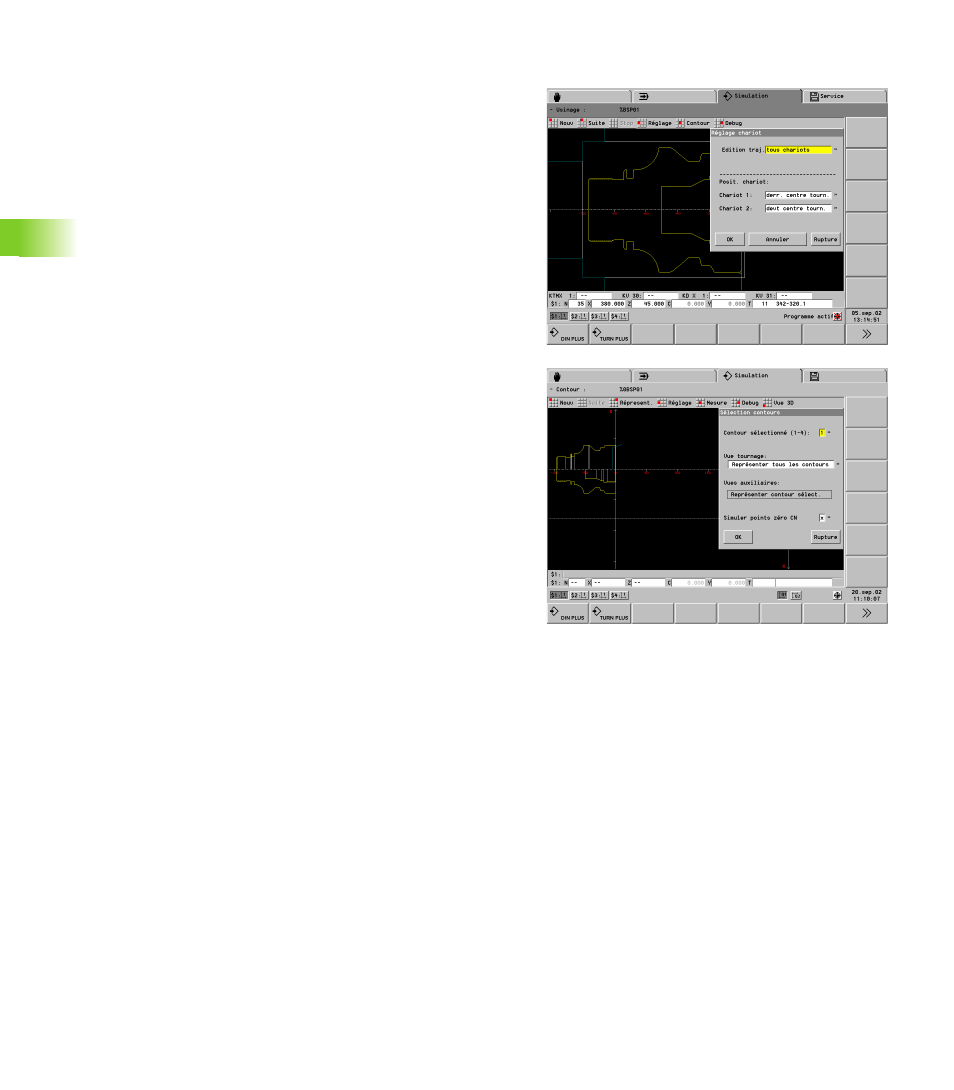

Configurer la simulation
Configuration des chariots:
U Sélectionner „Réglage > Chariot“: La CNC PILOT ouvre la boîte de
dialogue „Réglage chariot“ destinée aux configurations suivantes:
„ Edition trajectoire pour „tous chariots“: La simulation affiche les
trajectoires de tous les chariots.
„ Edition trajectoire pour „chariot en cours“: La simulation affiche
les trajectoires du chariot sélectionné.
„ Posit. chariot x: La simulation dessine les trajectoires du chariot
„derrière/devant le centre de tournage“.
„ Bouton „Annuler“: La position du chariot définie dans les
paramètres-machine est validée.
Représentation du contour:
U Sélectionner „Réglage > Sélection contour“: La CNC PILOT ouvre
la boîte de dialogue „Sélection contours“ destinée aux
configurations suivantes:
„ Contour sélectionné: Contour affiché dans la „vue tournage“ et
dans les „vues auxiliaires“.
„ Vue de tournage „Représenter contour sélectionné“: La
simulation ne représente que le „contour sélectionné“.
„ Vue de tournage „Représenter tous les contours“: La simulation
représente tous les contours définis dans le programme CN.
„ Simuler points zéro CN: En fonction de cette configuration, les
décalages de points zéro sont ou ne sont pas validés.
Déroulé du pourtour:
U Lorsque la fenêtre du pourtour est active, sélectionner „Réglage >
Point zéro C“: La CNC PILOT ouvre la boîte de dialogue „Point
zéro“. Indiquez l'angle auquel doit être „découpé“ le déroulé du
pourtour. Cet angle est sur l'axe Z (configuration standard: „Angle
C = 0°).
