294
4.28 Af
fe
ctation, sync
hr
onisation, tr
ansf
er
t de pièce
Déterminer le décalage angulaire pour la
synchronisation de broches G906
G906 enregistre dans la variable V921 le décalage angulaire entre la
broche qui guide et la broche guidée.
Programmation:
„ Ne programmez G906 que si la synchronisation angulaire est active
– Les deux mandrins de serrage doivent être fermés
„ Programmez G906 dans une séquence CN séparée
„ Programmez G909 (stop interpréteur) avant le traitement de V921
„ G906 génère un „stop interpréteur“

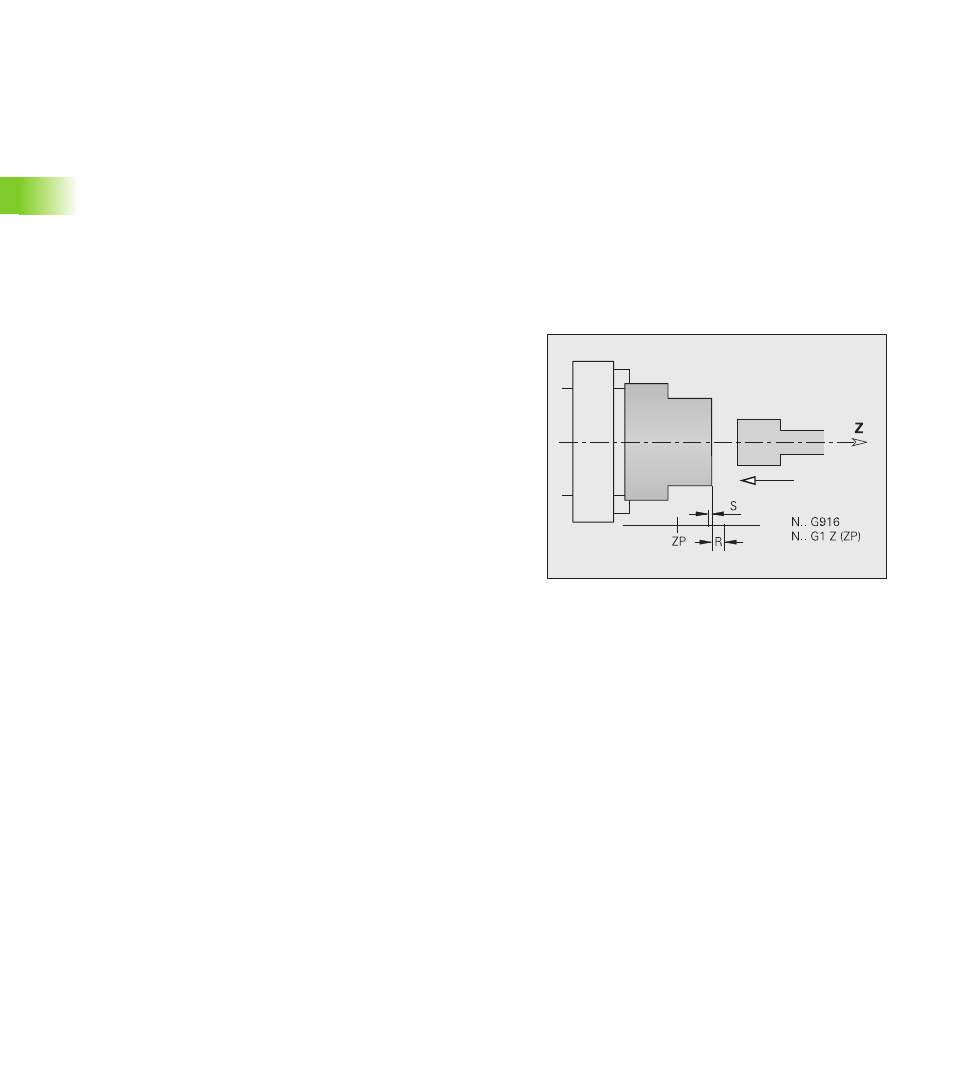

Déplacement en butée fixe G916
G916 active la „surveillance du déplacement“. Vous vous déplacez
alors avec G1 jusqu'à une „butée fixe“. Vous utilisez G916 pour:
„ Déplacement en butée fixe (exemple: Prise en charge d'une pièce
pré-usinée par la deuxième broche déplaçable lorsque la position de
la pièce n'est pas connue avec précision).
„ Presser la contre-poupée sur la pièce (fonction contre-poupée)
La CNC PILOT stoppe le chariot et enregistre la „position de butée“.
G916 génère un „stop interpréteur“.
Déplacement en butée fixe (G916 sans paramètres). La CNC PILOT
„ effectue un déplacement en butée fixe et arrête dès que l'erreur de
poursuite est atteinte. La course restante est effacée.
„ enregistre la „position de butée“ dans les variables V901..V918.
„ retourne en arrière de la valeur de l'erreur de poursuite + course de
réserve (MP 1112, 1162, ..).
Dans MP 1112, 1162, .. vous définissez:
„ Limite de l'erreur de poursuite
„ Course de réserve
Programmation „Déplacement en butée fixe“:
U Positionnez le chariot suffisamment en avant de la „butée“
U Sélectionnez une avance pas trop élevée (< 1000 mm/min.)
Paramètres
H Force de pression en daNewton (1 daNewton = 10 Newton)
D Mode:
„ D=1: Activer la fonction contre-poupée
„ D=2: Désactiver la fonction contre-poupée
A partir de la version de logiciel 625 952-04:
„ D=3: Pas de message d'interruption lorsque la position
finale est atteinte
R Course de réserve
