5.1 Mode simulation gr
aphique

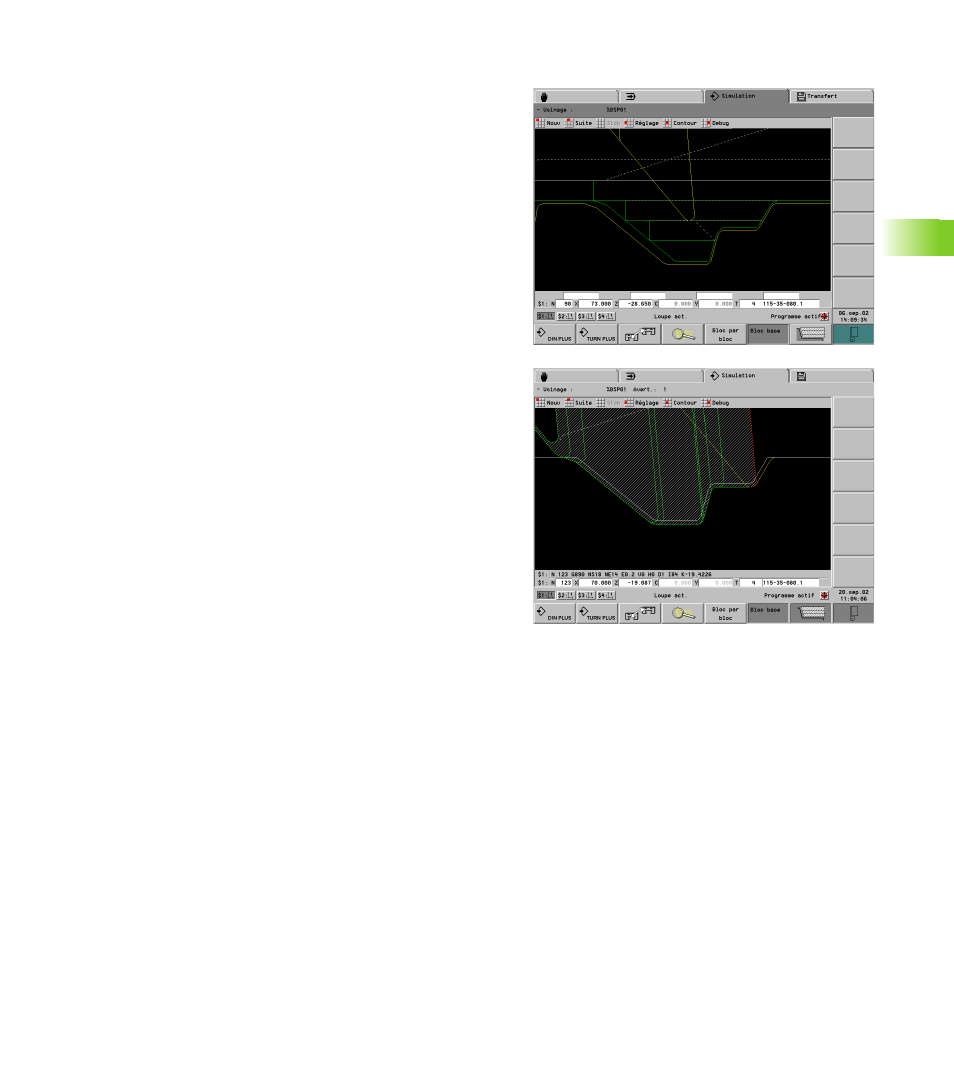

Affichage de la trajectoire
Les trajectoires en rapide sont représentées par une ligne pointillée
blanche.
Les trajectoires en avance d'usinage sont représentées selon la
softkey utilisée sous forme de ligne ou de „trace de plaquette“ :
„ Représentation filaire : une ligne continue représente la trajectoire
de la pointe théorique de la plaquette. La représentation filaire
permet, en un rapide coup d'œil, d'apprécier la répartition des
passes. Mais elle n'est pas adaptée à un contrôle précis du contour,
car la trajectoire de la pointe théorique de l'outil ne correspond pas
au contour de la pièce. Dans la CN, cette „déformation“ est
compensée grâce à la correction du rayon de plaquette. Vous
pouvez configurer la couleur de la trajectoire d'avance en fonction
du numéro T (paramètre-commande 24).
„ Représentation de la trace (trajectoire) de la dent La CNC PILOT
représente de manière hachurée la surface parcourue par la „zone
de coupe“ de l'outil. Par conséquent, vous visualisez la zone usinée
en tenant compte de la géométrie exacte de la plaquette (rayon,
largeur, position de la plaquette, etc.). Avec la simulation, vous
vérifiez si il y a de la matière restante, si le contour est endommagé
ou si les recouvrements sont trop importants. La trace du profil de
plaquette est surtout intéressante pour les usinages de gorges/
perçages et pour l'usinage de pentes, car la forme de l'outil est
décisive pour le résultat.
