CNC PILOT 4290 HEIDENHAIN
643
8.2 Banque de données des mo
y
e
ns de ser
rag
e
Mors de serrage

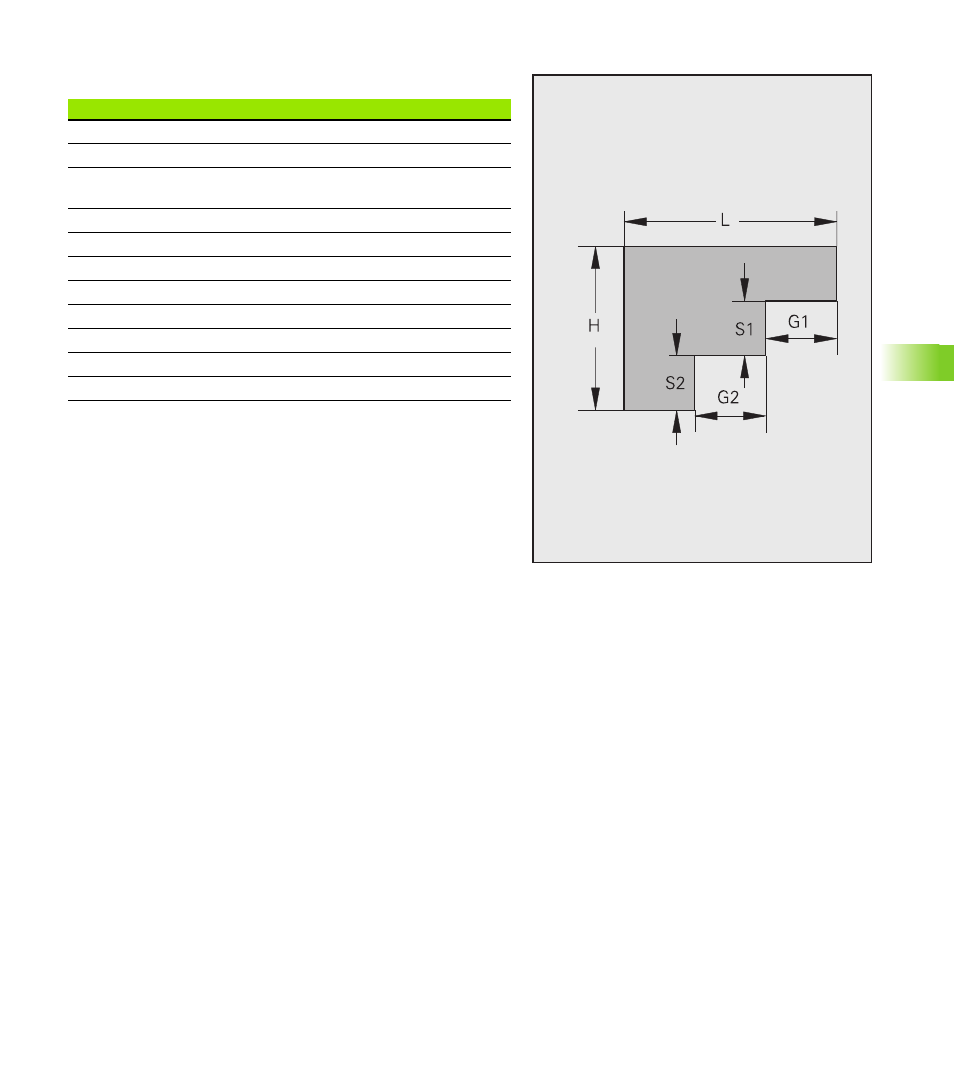

Exemple: Mors de serrage (type 211)
Paramètres mors de serrage (type 21x)
ID: Référence du moyen de serrage
dispo: Disponibilité physique (liste de mots fixes)
Racc. mors: Code de „raccord du mors“ – doit correspondre au
code du mandrin
L: Largeur du mors
H: Hauteur du mors
G1: Cote d'épaulement 1 dans le sens Z
G2: Cote d'épaulement 2 dans le sens Z
S1: Cote épaulement 1 dans le sens X
S2: Cote épaulement 2 dans le sens X
Dm.s.min (d2): Diamètre min. de serrage
Dm.s.max (d1): Diamètre max. de serrage
