CNC PILOT 4290 HEIDENHAIN 441
6.8 Cont
ours a
v
e
c l'ax
e C

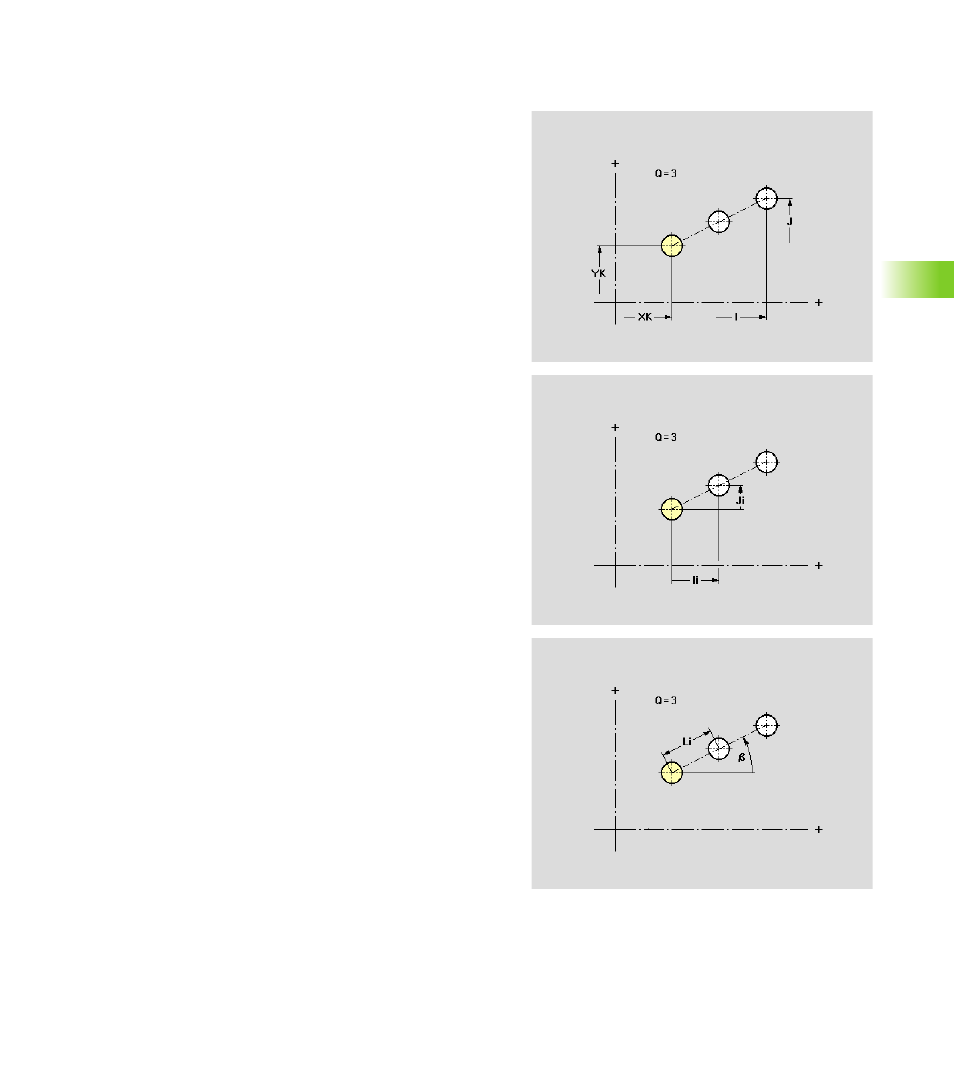

Face frontale ou face arrière: Modèle linéaire de
trous ou de figures
La fonction définit un modèle linéaire de trous ou de figures sur la face
frontale/arrière.
Paramètres
XK Point initial du modèle en coordonnées cartésiennes
YK Point initial du modèle en coordonnées cartésiennes
a Point initial du modèle en coordonnées polaires (référence
angle: Axe XK positif)
P Point initial du modèle en coordonnées polaires
Q Nombre de figures (par défaut: 1)
I Point final du modèle en coordonnées cartésiennes
J Point final du modèle en coordonnées cartésiennes
Ii Distance entre deux figures dans le sens XK
Ji Distance entre deux figures dans le sens YK
b Angle axe longitudinal du modèle (référence: axe XK)
L Longueur totale du modèle
Li Distance entre deux figures (distance modèle)
