CNC PILOT 4290 HEIDENHAIN 625
8.1 Banque de données des outils
Autres informations:
„ Boîte de dialogue 3: voir “Outils multiples, contrôle de la durée de
vie” à la page 630
„ voir “Remarques sur les données d'outils” à la page 632
„ voir “Porte-outils, logement d'outil” à la page 634

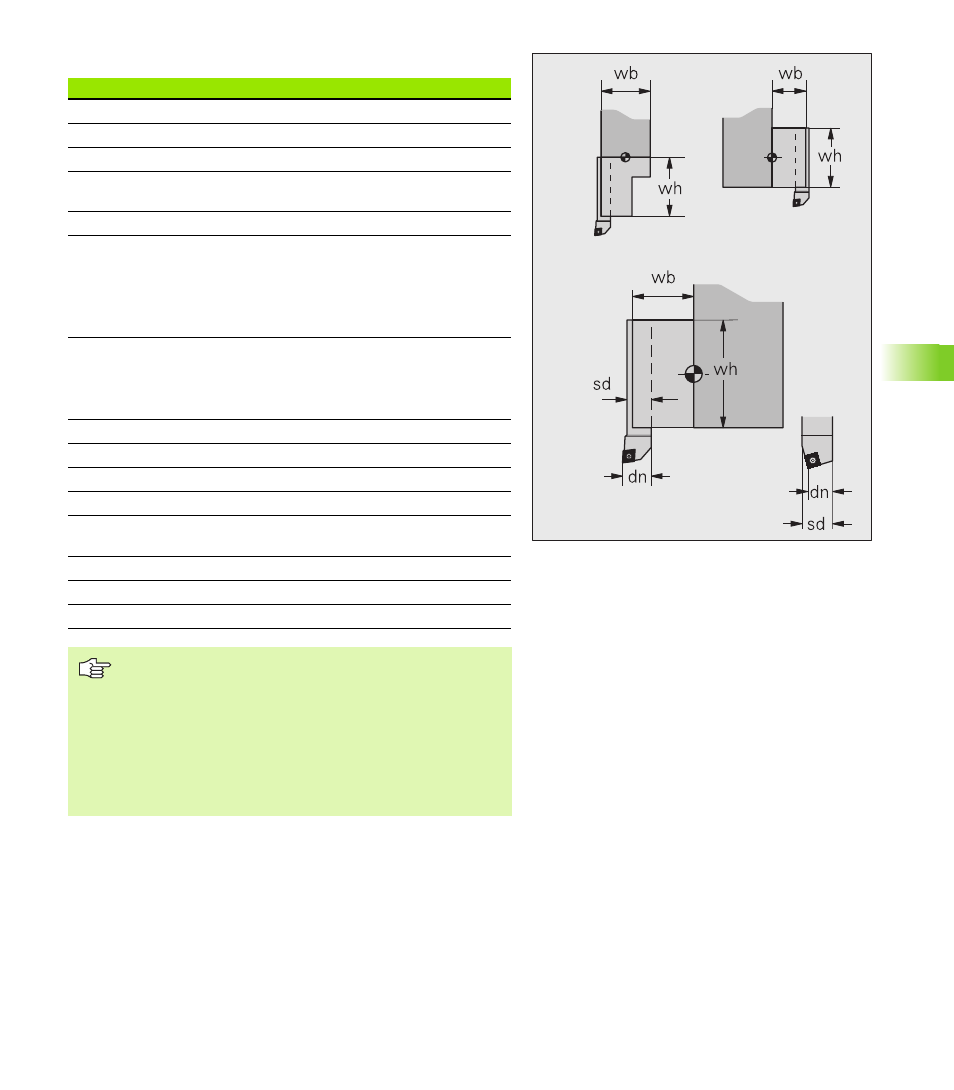

Paramètres dans la boîte de dialogue 2 G S TP
Pte-out. DIN: Type de porte-outils – • –
H.p.out. (wh): Hauteur du porte-outils – • –
Lar. po. (wb): Largeur du porte-outils – • –
Largeur (dn): Largeur de l'outil (pointe de la dent à
la face arrière du porte-outil) – • –
D. queue (sd): Diamètre du porte-outil – • –
Version (A)
„ Outil à fileter, à gorge, à tronçonner, à tourner les
gorges: Version gauche ou droite de l'outil
„ Outils à plaquettes rondes avec position d'outil
1..4: Version gauche, droite ou neutre de l'outil
• • •
A partir de la version de logiciel 625 952-05:
Position angulaire (rw): pour outils coudés à
gorge et tournage de gorge lors de l'utilisation de
l'axe B
• • •
Pas: Pas de vis • – •
dispo.: Disponibilité physique – – •
Nr.de figure – • –
Matériau de coupe – – •
Corr. CSP: Facteur de correction pour la vitesse de
coupe – – •
Corr. FDR: Facteur de correction pour l'avance – – •
Deep-Korr: Facteur de correction prof. de coupe – – •
Type logement • – •
„ Le paramètre „Version“ définit si le point de référence
de l'outil est situé sur le côté droit ou sur le côté gauche
de la dent.
„ Avec les Outils à plaquette ronde neutres, le point de
référence de l'outil est situé du côté gauche de la dent.
„ A partir de la version de logiciel 625 952-05: l'usinage de
gorges avec outil coudés de gorges ou de tournage de
gorges doit toujours être perpendiculaire à un axe
principal.
